Сваебой СП-49
КАК ПОЛЬЗОВАТЬСЯ КАТАЛОГОМ
Каталог содержит полную номенклатуру сборочных единиц и деталей, которые могут быть заказаны как запасные части для эксплуатации и ремонта.
Для удобства пользования каталогом в нем приведен «Перечень сборочных единиц» с указанием обозначений сборочных единиц, их наименований и номеров рисунков, на которых они размещены; приведен общий вид навесного копра с указанием расположения сборочных единиц.
Сборочные единицы, с входящими в них деталями, изображены на одном или нескольких рисунках. Все детали, относящиеся к одной сборочной единице, имеют позиции. Одним и тем же деталям присвоены одинаковые номера позиций. В спецификациях, относящихся к каждой сборочной единице, приведены позиции, соответствующие позициям на рисунках; обозначение и наименование сборочных единиц и деталей по чертежу, количество на сборочную единицу; номер рисунков, на которых размещена данная сборочная единица.
Римскими цифрами (рис. 2, 34) обозначены отдельные сборочные единицы, которые размещены на последующих иллюстрациях в увеличенном виде.
Одной звездочкой обозначены детали, входящие в неразъемное соединение, двумя звездочками- детали, поставляемые по отдельному заказу.
Сведения о стандартизированных изделиях (подшипники, масленки, детали крепления и др.) приведены в разделе «Стандартизованные изделия»
Для нахождения детали (сборочной единицы) в каталоге имеется «Номерной указатель», где для всех деталей указаны номера рисунков, на которых они изображены.
При оформлении заказов на запасные части укажите индекс изделия и его заводской номер, обозначение и наименование детали (сборочной единицы) по каталогу и требуемое количество.
О всех конструктивных изменениях изделия, произведенных после выпуска каталога, сообщается информационными бюллетенями, которыми также пользуйтесь при оформлении заказов на запасные части.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Максимальная длина погружаемой сваи, м ………………………12
Максимальное сечение забиваемой сваи, мм……………………..350х350
Наибольшая грузоподъемность, т, в т.ч..………………………… 12
на канате для подъема молота…………………………7
на канате для подъема сваи ……….…………………..5
Максимально допустимый уклон стройплощадки, не более……...5°
Рабочие наклоны мачты:
Вправо – влево ………………………………………………………7°(1:8)
Вперед ……………………………………………………………….7°(1:8)
Назад ……………………………………………………………….18°(1:3)
Изменение вылета мачты, м …………………………………….. 0,4
Ширина направляющих мачты, мм ……………………………. 360
Масса навесной части (без базовой машины и погружателя), т…8,6
Рабочее давление гидросистемы, МПа (кгс/см2) …………. 12 (120)
Габаритные размеры, мм:
В рабочем положении: длина …………………………………. 4728
ширина ………………………………... 5045
высота ……………………………….. 18465
В транспортном положении: длина …………………………. 10610
ширина ……………………………….. 4300
высота ………………………………... 3455
Полная масса копра, т …………………………………………. 30,3
ПЕРЕЧЕНЬ СБОРОЧНЫХ ЕДИНИЦ
|
Обозначение |
Наименование |
Рисунок |
|||
|
1 |
2 |
3 |
|||
|
СП49Д- 00.00.000 |
Общий вид |
1…11 |
|||
|
СП49Д-23.00.000 |
Приспособление для подъема молота |
12 |
|||
|
СП49Д- 01.00.000 |
Опора копрового оборудования |
13 |
|||
|
СП49 А.01.03.000 |
Балка крепления полиспастов |
13 |
|||
|
СП49А- 02.00.000 |
Рама несущая |
14 |
|||
|
СП49А- 03.00.000 |
Рама подвижная |
15 |
|||
|
СП49А- 04.00.000 |
Секция мачты верхняя |
16 |
|||
|
СП49А- 05.00.000 |
Секция мачты нижняя |
16 |
|||
|
СП49А- 13.00.000 |
Оголовок мачты |
16 |
|||
|
СП49Д- 12.00.000 |
Полиспаст подъема молота |
17 |
|||
|
СП49Д- 12.01.000 |
Гидроцилиндр полиспаста подъёма молота |
18 |
|||
|
СП49Д- 12.02.000 |
Обойма верхняя |
|
СП49Д- 12.03.000 |
Обойма нижняя |
20 |
|
СП49Д- 14.00.000 |
Полиспаст подъема свай |
21 |
|||
|
СП49Д- 14.01.000 |
Гидроцилиндр полиспаста подъема сваи |
22 |
|||
|
СП49Д- 14.02.000 |
Обойма нижняя |
23 |
|||
|
СП49Д- 08.00.000 |
Раскос задний в сборе |
24 |
|||
|
СП49Д- 08.01.000 |
Гидроцилиндр |
25 |
|||
|
СП49Д- 09.00.000 |
Раскос боковой в сборе |
26 |
|||
|
СП49А- 10.00.000 |
Упор для свай |
27 |
|||
|
СП49А- 10.01.000 |
Гидроцилиндр |
28 |
|||
|
СП49А- 15.00.000 |
Гидроцилиндр выдвижения стрелки |
29 |
|||
|
СП49А- 16.00.000 |
Гидроцилиндр выдвижения рамы |
30 |
|||
|
СП49А- 17.00.000 |
Стрелка в сборе |
31 |
|||
|
СП49Д-00.01.000А СП49Д-00.02.000А СП49Д- 00.03.000А |
Блок в сборе |
32 |
|||
|
СП49Д- 21.00.000 |
Блок подтаскивания свай |
33 |
|||
|
1 |
2 |
3 |
|||
|
СП49В- 11.00.000 |

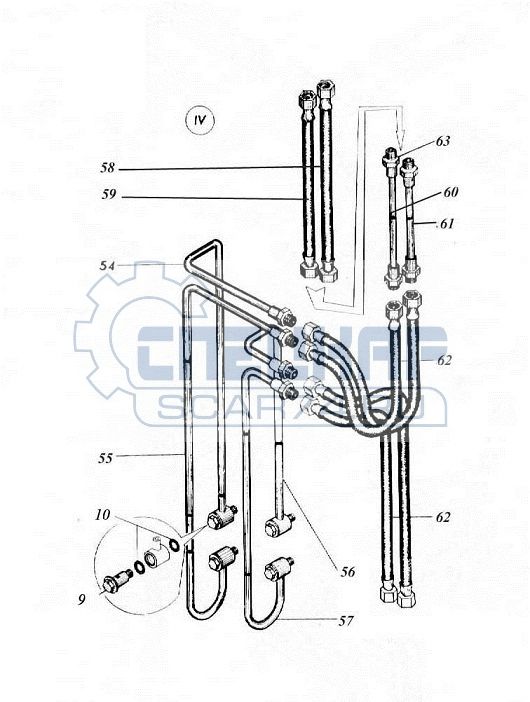

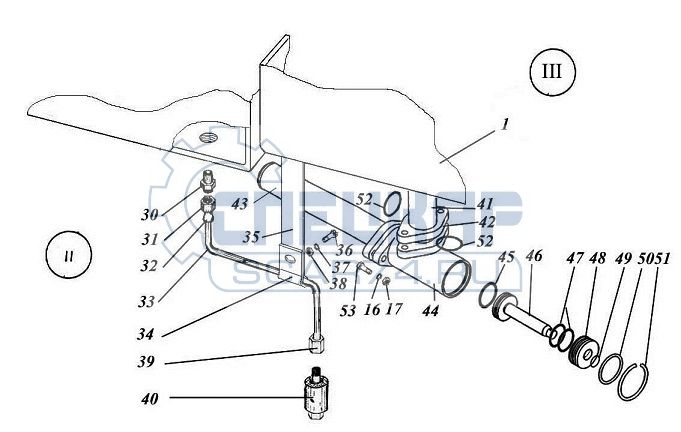

Гидрооборудование |
34…42 |
|||
|
СП49В- 11.01.000 |

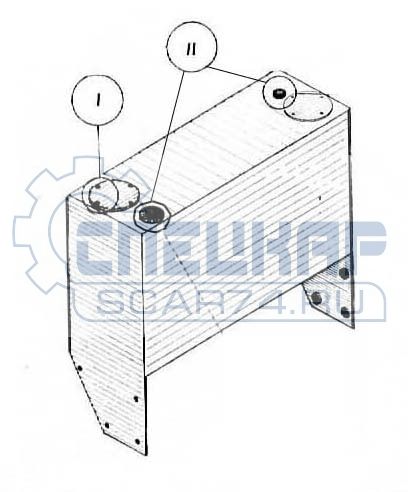

Бак масляный |
43…45 |
|||
|
СП49В- 18.00.000 |
Площадка управления |
46 |
|||
|
СП49Д- 00.00.000 |

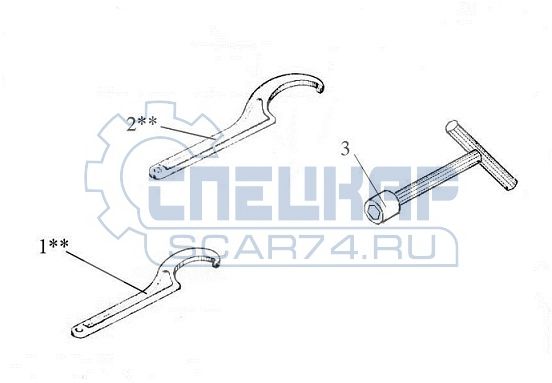

Инструмент |
47 |
|||
|
СП49Д- 00.00.000 |

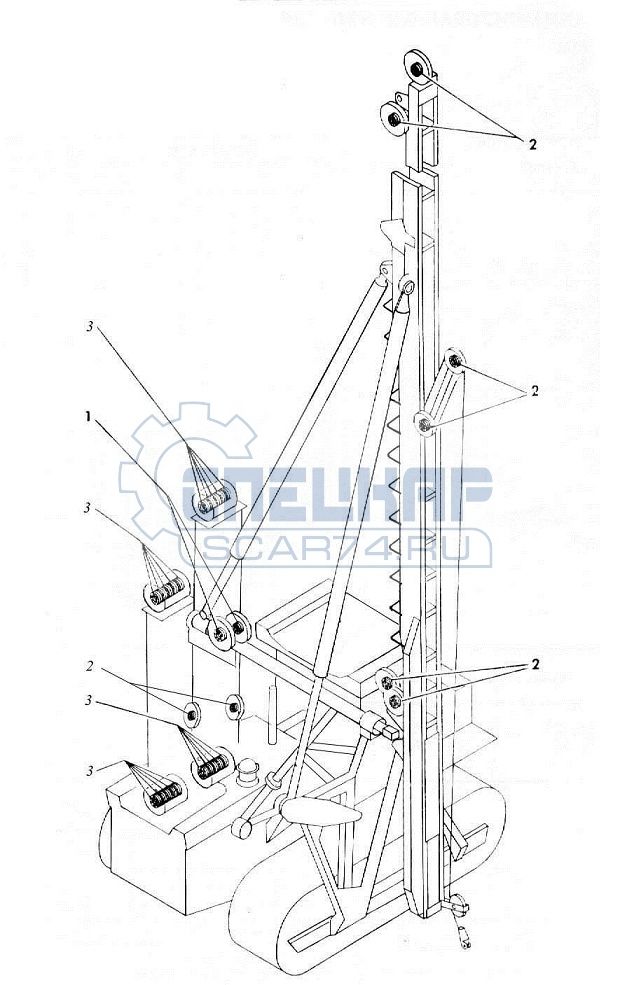

Схема расположения подшипников |
48 |

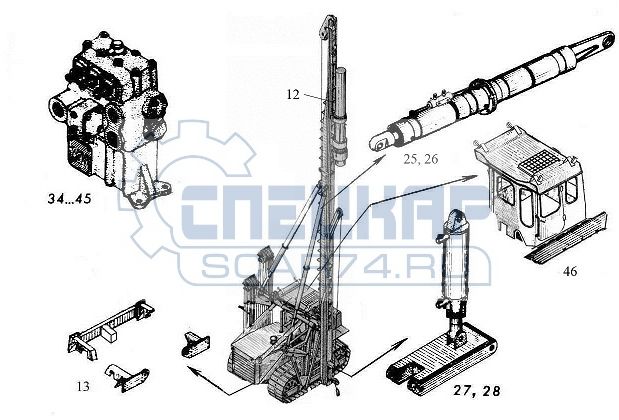

Рисунок 1

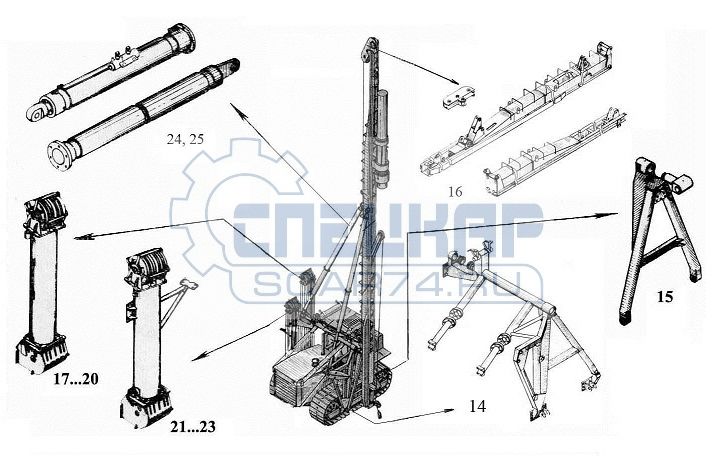

Рисунок 2
Рисунок 3
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
УСТАНОВКА КОПРОВАЯ НАВЕСНАЯ
СП49Д- 00.00.000
|
Рисунок |
Позиция |
Деталь |
Наименование |
Кол-во на сб. ед. |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
1 |
СП49В- 11.00.000 |
Гидрооборудование |
1 |
|
2 |
СП49А- 02.00.000 |
Рама несущая |
1 |
|
|
3 |
Т10МБ.2121-2 |
Трактор |
1 |
|
|
4 |
СП49А- 00.22.000 |
Упор бокового раскоса |
1 |
|
|
5 |
СП49В-18.01.000 |
Доработка кабины трактора |
1 |
|
|
6 |
СП49Д- 14.00.000 |
Полиспаст подъема свай |
1 |
|
|
7 |
СП49А- 00.21.000 |
Упор заднего раскоса |
1 |
|
|
8 |
СП49Д- 12.00.000 |
Полиспаст подъема молота |
1 |
|
|
9 |
СП49Д- 08.00.000 |
Раскос задний в сборе |
1 |
|
|
10 |
СП49Д- 09.00.000 |
Раскос боковой в сборе |
1 |
|
|
11 |
22,5-Г-I-О-Н-Т-1770 |
Канат, L = 72 м ГОСТ 2688-80 |
1 |
|
|
12 |
СП49А- 13.00.000 |
Оголовок мачты |
1 |
|
|
13 |
СП49А- 04.00.000 |
Секция мачты верхняя |
1 |
|
|
14 |
СП49Д-23.00.000 |
Приспособление для подъема молота |
1 |
|
|
15 |
СП49А- 05.00.000 |
Секция мачты нижняя |
1 |
|
|
16 |
СП49А- 17.00.000 |
Стрелка в сборе |
1 |
|
|
17 |
19,5-Г-I-О-Н-Т-1770 |
Канат, L = 65 м ГОСТ 2688-80 |
1 |
|
|
18 |
СП49В- 18.00.000 |
Площадка управления |
1 |
|
|
19 |
СП49А- 10.00.000 |
Упор для свай |
1 |
|
|
20 |
СП49Д- 21.00.000 |
Блок подтаскивания свай |
1 |
|
|
21 |
СП49А- 03.00.000 |
Рама подвижная |
1 |
|
|
22 |
СП49Д- 01.00.000 |
Опора копрового оборудования |
1 |
|
|
23** |
МСД |
Молот дизельный |
1 |
|
|

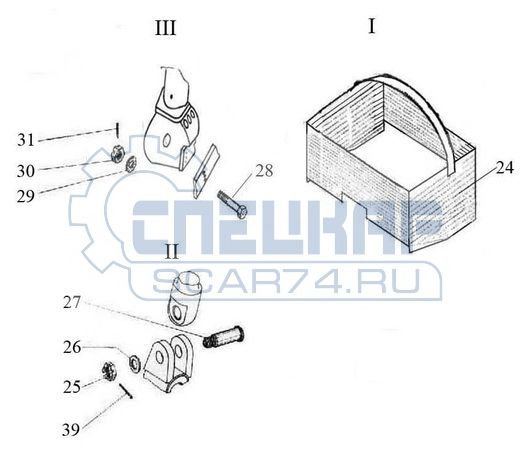

3 |
24 |
СП49Д-22.00.000 |
Щит ограждения |
1 |
|
25 |
М36х2-7Н.019 |
Гайка ГОСТ 5919-73 |
11 |
|
|
26 |
36.01.08кп.019 |
Шайба ГОСТ 11371-78 |
11 |
|
|
27 |
СП49А- 00.00.041 |
Ось |
4 |

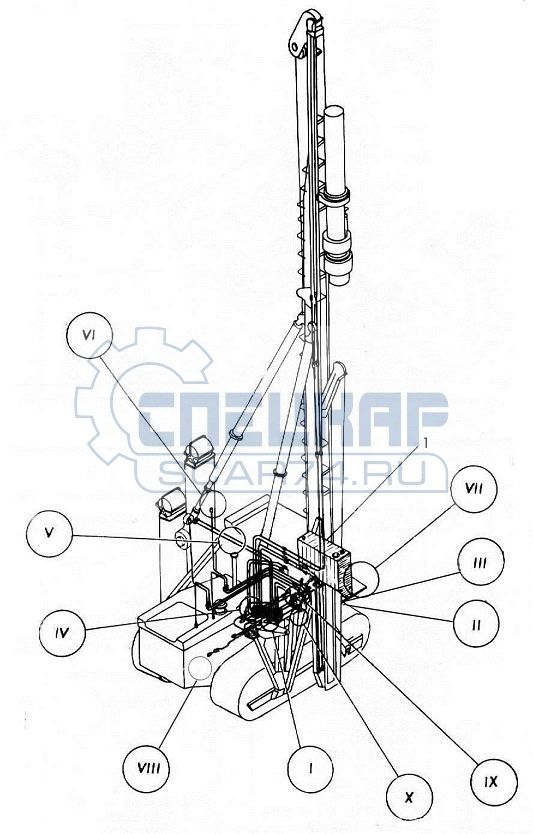

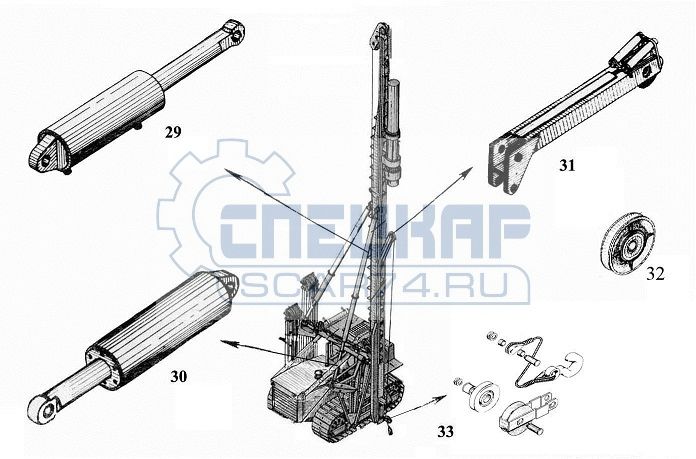

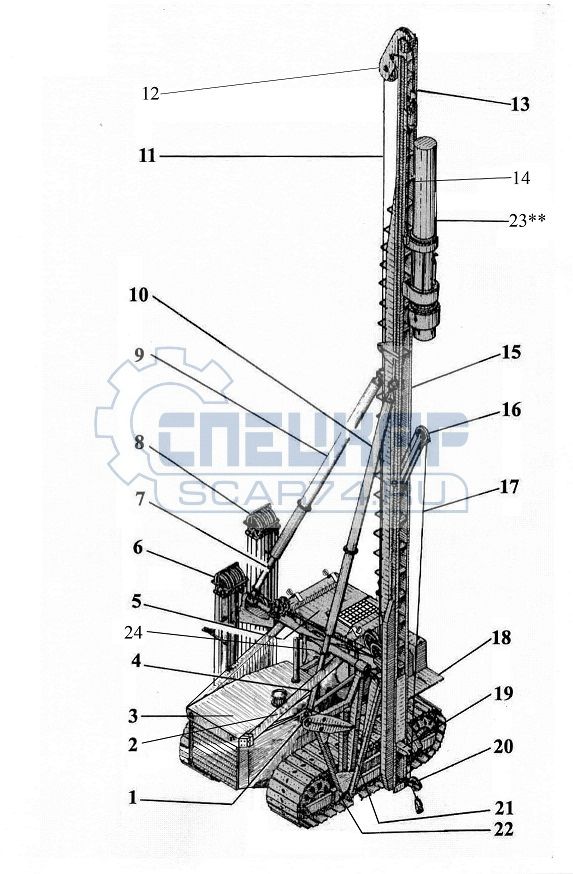

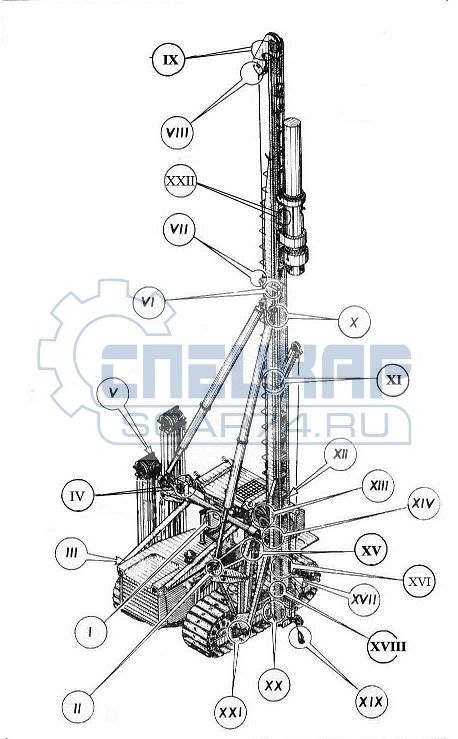

Рисунок 1- Установка копровая навесная
Рисунок 2- Установка копровая навесная
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
|
3 |
28 |
СП49Д-00.06.000 (2М24х140) |
Болт |
12 |
|
29 |
24.01.08кп.019 |
Шайба ГОСТ 11371-78 |
32 |
|
|
30 |
М24-7Н.019 |
Гайка ГОСТ 5918-73 |
32 |
|
|
31 |
5х45.019 |
Шплинт ГОСТ 397-79 |
33 |
|
|
4 |
32 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
33 |
СП49А- 00.00.012 |
Планка |
2 |
|
|
34 |
СП49А- 00.00.010 |
Шайба |
2 |
|
|
35 |
СП49А- 00.01.000А |
Блок в сборе |
2 |
|
|

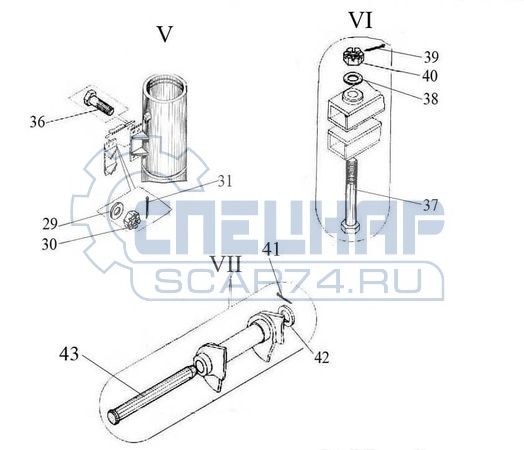

5 |
36 |
2М24х85.56.019 (СП49Д- 00.00.051) |
Болт ГОСТ 7798-70 |
20 |
|
37 |
СП49А- 00.00.038 |
Болт М30х2х210 |
4 |
|
|
38 |
30.01.08кп.019 |
Шайба ГОСТ 11371-70 |
7 |
|
|
39 |
6,3х70.019 |
Шплинт ГОСТ 397-79 |
20 |
|
|
40 |
М30х2-7Н.019 |
Гайка ГОСТ 5918-73 |
4 |
|
|
41 |
10х90.019 |
Шплинт ГОСТ 397-79 |
3 |
|
|
42 |
СП49А- 00.00.022 |
Шайба |
3 |
|
|
43 |
СП49А- 00.00.001 |
Ось |
1 |
|
|

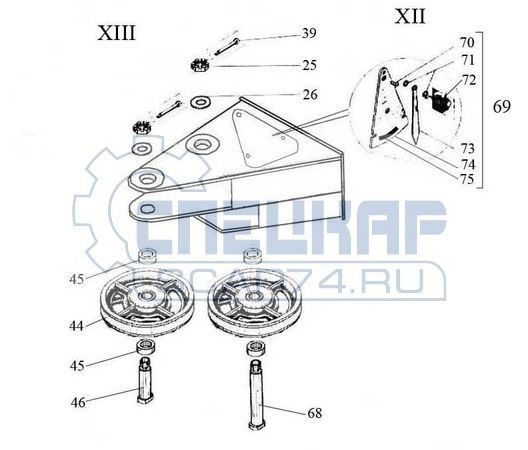

6 |
44 |
СП49А- 00.02.000А |
Блок |
4 |
|
45 |
СП49А- 00.00.009 |
Втулка |
8 |
|
|
46 |
СП49А- 00.00.007 |
Ось |
3 |
|
|
47 |
СП49А- 00.00.015 |
Ограждение |
1 |
|
|
48 |
М10х20.56.019 |
Болт ГОСТ 7798-70 |
2 |
|
|
49 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|

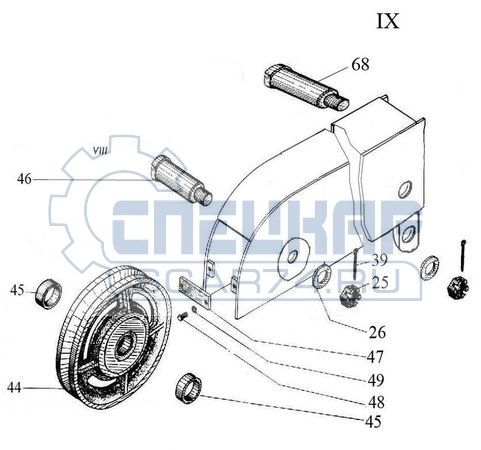

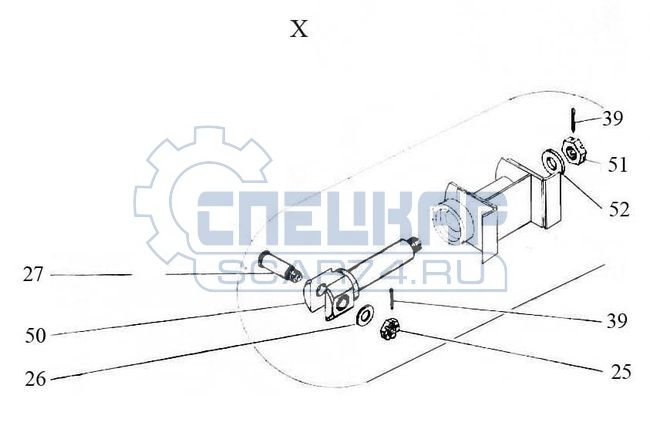

7 |
50 |
СП49А- 00.00.043 |
Ось |
1 |
|
51 |
М48х3-7Н.019 |
Гайка ГОСТ5919-73 |
1 |
|
|
52 |
СП49А- 00.00.044 |
Шайба |
1 |
|
|
8 |
53 |
СП49А- 00.03.000А |
Блок в сборе |
2 |
|
54 |
1,2Ц6 |
Масленка ГОСТ 19853-74 |
3 |
|
|
55 |
СП49А- 00.00.014 |
Ось |
1 |
|
|
56 |
СП49А- 00.00.013 |
Ось |
1 |
|
|
57 |
АМ12-6gх45.45Н.019 |
Винт ГОСТ1491-80 |
1 |
|
|

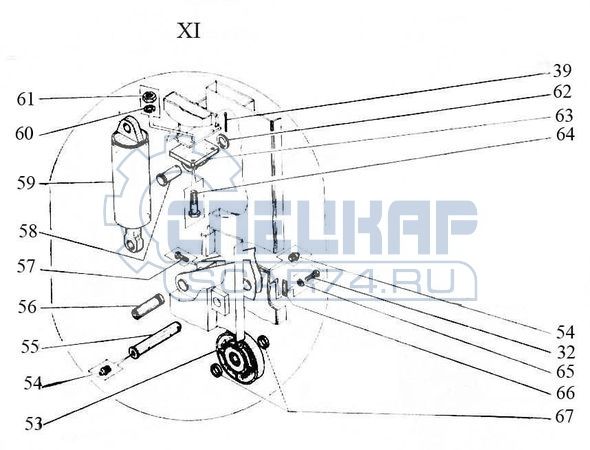

58 |
СП49А- 00.00.002 |
Ось |
3 |
|
|
59 |
СП49А- 15.00.000 |
Гидроцилиндр выдвижения стрелки |
1 |
|
|
60 |
20.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
61 |
М20-7Н.019 |
Гайка ГОСТ 5915-70 |
4 |
|
|
62 |
СП49А- 00.00.023 |
Шайба |
3 |
|
|
63 |
СП49А- 00.11.000 |
Кронштейн |
1 |
|
|
64 |
М20х60 |
Болт ГОСТ 7798-70 |
4 |
|
|
65 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|
66 |
СП49А-00.00.004 |
Оседержатель |
3 |
|
|
67 |
СП49А-00.00.016 |
Втулка |
2 |
|
|
9 |
68 |
СП49А-00.00.008 |
Ось |
3 |
|
69 |
СП49Д- 00.34.000 |
Указатель наклона |
1 |
|
|
70 |
М12х20.56.019 |
Винт ГОСТ 17475-80 |
1 |
|
|
71 |
СП49Д- 00.34.003 |
Кольцо |
1 |
|
|
72 |
СП49Д- 00.34.002 |
Болт специальный |
1 |
|
|
73 |
СП49Д- 00.34.001 |
Стрелка |
1 |
|
|
74 |
СП49Д- 00.34.011 |
Сектор |
1 |
|
|
75 |
СП49Д.00.34.012 |
Табличка |
1 |
|
|

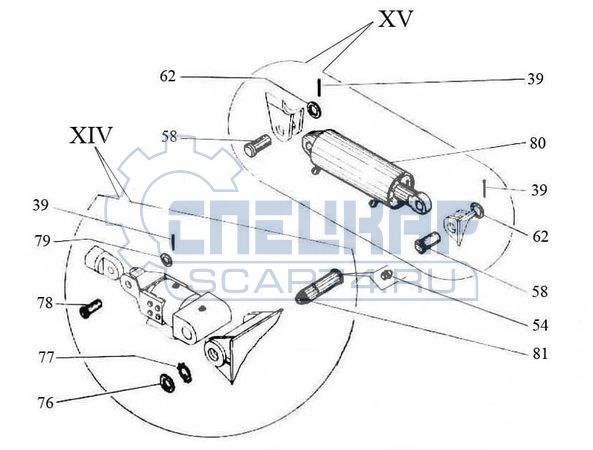

10 |
76 |
М60х2-7Н.019 |
Гайка ГОСТ 11871-88 |
1 |
|
77 |
60.01.08кп.019 |
Шайба ГОСТ 11872-89 |
1 |
|
|
78 |
СП49А- 00.00.017 |
Ось |
1 |
|
|
79 |
СП49А- 00.00.026</p> |
Шайба |
3 |
|
|
80 |
СП49А- 16.00.000 |
Гидроцилиндр выдвижения рамы |
1 |
|
|
81 |
СП49А- 00.00.021 |
Ось |
1 |
|
|

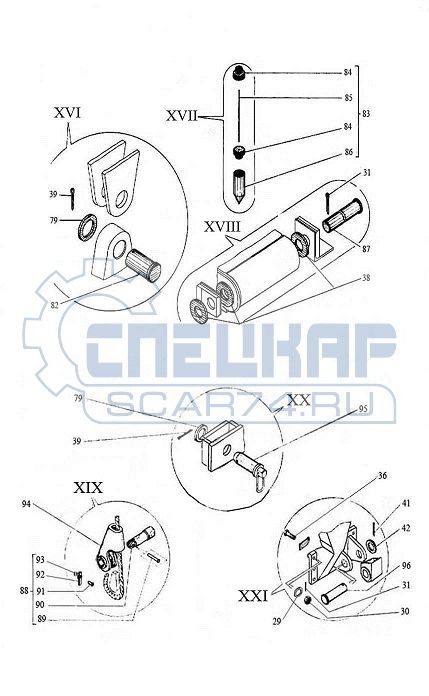

11
|
82 |
СП49А- 00.00.018 |
Ось |
1 |
|
83 |
СП49А- 00.13.000 |
Отвес |
1 |
|
|
84 |
СП49А- 00.13.002 |
Пробка |
2 |
|
|
85 |
СП49А- 00.13.003 |
Провод |
1 |
|
|
86 |
СП49А- 00.13.001 |
Корпус отвеса |
1 |
|
|
87 |
СП49А- 00.00.019 |
Ось |
1 |
|
|
88 |
СП49А- 00.07.000 |
Палец в сборе |
1 |
|
|
89 |
5х36.019 |
Заклепка ГОСТ 10300-80 |
1 |
|
|
90 |
СП49А- 00.07.002 |
Палец |
1 |
|
|
91 |
10х36.019 |
Заклепка ГОСТ 10300-80 |
1 |
|
|
92 |
СП49А- 00.07.001 |
Планка |
1 |
|
|
93 |
СП49А- 00.07.003 |
Втулка |
1 |
|
|
94 |
СП49А- 00.32.000 |
Обойма |
1 |
|
|
95 |
СП49А- 00.12.000 |
Ось в сборе |
1 |
|
|
96 |
СП49А- 00.00.024 |
Ось |
2 |
|
|

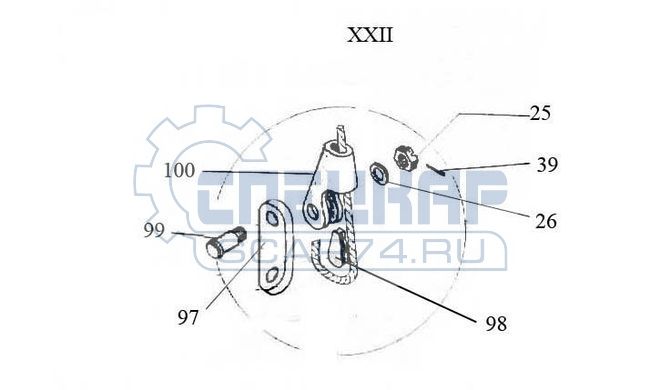

12 |
97 |
СП49А-00.00.042 |
Звено |
1 |
|
98 |
СП49Д-00.00.049 |
Клин |
2 |
|
|
99 |
СП49А-00.00.039 |
Ось |
1 |
|
|
100 |
СП49Д-00.08.000 |
Обойма |
1 |
Рисунок 7
Рисунок 8
Рисунок 9
Рисунок 10
Рисунок 11
Рисунок 12

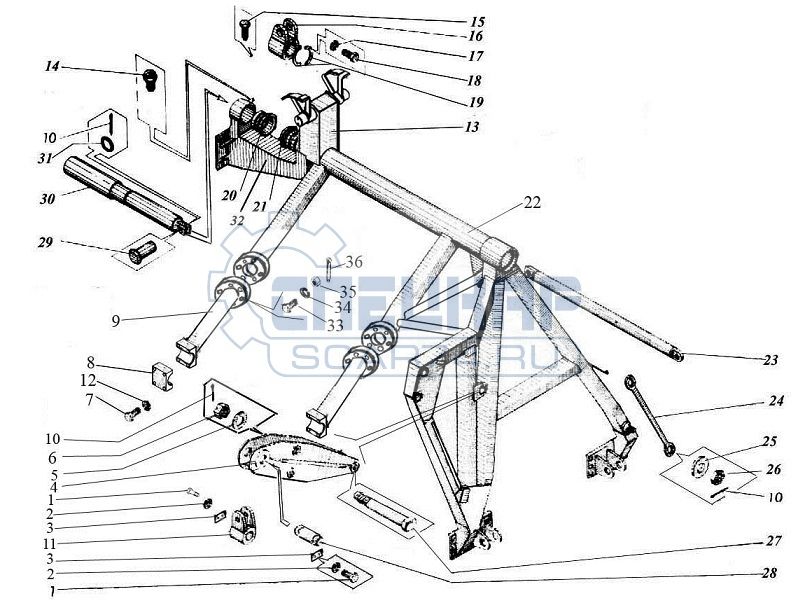

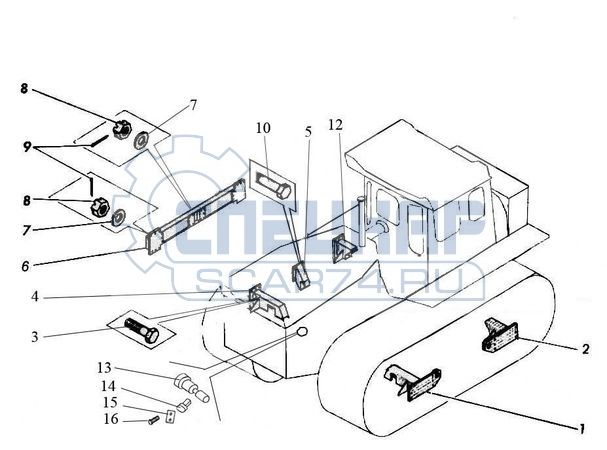

Рисунок 13- Опора копрового оборудования
ОПОРА КОПРОВОГО ОБОРУДОВАНИЯ
СП49А- 01.00.000
|
1 |
2 |
3 |
4 |
5 |
|
13 |
1 |
СП49Д- 01.07.000 |
Опора рамы |
1 |
|
2 |
СП49Д- 01.08.000 |
Опора рамы |
1 |
|
|
3 |
СП49Д- 00.00.051 (2М24х85.56.019) |
Болт ГОСТ 7798-70 |
11 |
|
|
4 |
СП49Д- 01.04.000 |
Опора балки |
1 |
|
|
5 |
СП49Д- 01.06.000 |
Опора балки |
1 |
|
|
6 |
СП49А- 01.03.000 |
Балка крепления полиспастов |
1 |
|
|
7 |
24.01.08кп.019 |
Шайба ГОСТ 11371-78 |
15 |
|
|
8 |
М24-7Н.019 |
Гайка ГОСТ 5918-73 |
15 |
|
|
9 |
5х45.019 |
Шплинт ГОСТ 397-79 |
15 |
|
|
10 |
СП49Д- 00.06.000 (М24х140) |
Болт |
4 |
|
|
12 |
СП49Д- 01.05.000 |
Опора балки |
1 |
|
|
13 |
СП49Д-00.00.055 |
Ось |
2 |
|
|
14 |
СП49Д-00.00.058 |
Упор |
2 |
|
|
15 |
СП49Д-00.00.059 |
Упор |
2 |
|
|
16 |
М6Х15.56.019 |
Болт ГОСТ 7798-70 |
4 |

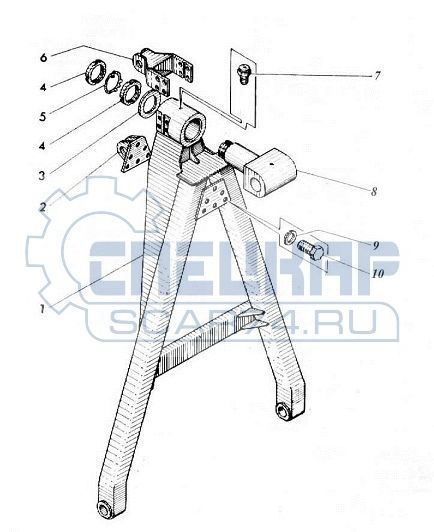

Рисунок 14- Рама несущая
РАМА НЕСУЩАЯ
СП49А- 02.00.000
|
1 |
2 |
3 |
4 |
5 |
|
14 |
1 |
М16х30.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
2 |
16.65Г.019 |
Шайба ГОСТ 6402-78 |
4 |
|
|
3 |
СП49А- 02.00.006 |
Оседержатель |
2 |
|
|
4 |
СП49А- 02.02.000 |
Кронштейн |
1 |
|
|
5 |
36.01.08кп.019 |
Шайба ГОСТ 11371-78 |
3 |
|
|
6 |
М36х2-7Н.019 |
Гайка ГОСТ 5918-73 |
3 |
|
|
14 |
7 |
М20х100.56.019 |
Болт ГОСТ 7798-70 |
8 |
|
8 |
СП49Д- 02.00.002 |
Крышка |
2 |
|
|
9 |
СП-49Д. 02.13.000 |
Кронштейн |
2 |
|
|
10 |
6,3х70 |
Шплинт ГОСТ397-79 |
5 |
|
|
11 |
СП49А- 02.06.000 |
Серьга |
1 |
|
|
12 |
20.65Г.019 |
Шайба ГОСТ 6402-70 |
8 |
|
|
13 |
СП49Д-02.08.000 |
Кронштейн |
1 |
|
|
14 |
1.2.Ц6 |
Масленка ГОСТ 19853-74 |
2 |
|
|
15 |
М12х30.56.019 |
Винт ГОСТ 1481-84 |
2 |
|
|
16 |
СП49А- 02.05.000 |
Серьга |
1 |
|
|
17 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
18 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
19 |
СП49А- 02.00.012 |
Полукольцо |
2 |
|
|
20 |
СП49А- 02.00.009 |
Подшипник |
1 |
|
|
21 |
СП49А- 02.00.013 |
Подшипник |
1 |
|
|
22 |
СП49А- 02.01.000 |
Рама |
1 |
|
|
23 |
СП49А- 02.03.000 |
Тяга |
1 |
|
|
24 |
СП49А- 02.00.004 |
Тяга |
1 |
|
|
25 |
СП49А- 02.00.011 |
Шайба |
1 |
|
|
26 |
М36х2-7Н.019 |
Гайка ГОСТ 5919-73 |
1 |
|
|
27 |
СП49А- 02.00.008 |
Болт специальный |
3 |
|
|
28 |
СП49А- 02.00.005 |
Ось |
1 |
|
|
29 |
СП49А- 00.00.017 |
Ось |
1 |
|
|
30 |
СП49А- 02.00.007 |
Ползун |
1 |
|
|
31 |
40.02.019 |
Шайба ГОСТ 9649-78 |
1 |
|
|
32 |
СП49А-02.07.000 |
Кронштейн |
1 |
|
|
33 |
СП49Д-02.13.006 (2М16х60.056.019) |
Болт ГОСТ 7798-70 |
12 |
|
|
34 |
М16-7Н.5.019 |
Гайка ГОСТ 5918-73 |
12 |
|
|
35 |
16.01.019 |
Шайба ГОСТ 11371-78 |
12 |
|
|
36 |
4х40.019 |
Шплинт ГОСТ 397-70 |
12 |
Рисунок 15- Рама подвижная
РАМА ПОДВИЖНАЯ
СП49А- 03.00.000
|
1 |
2 |
3 |
4 |
5 |
|
15 |
1 |
СП49А- 03.01.000 |
Рама |
1 |
|
2 |
СП49А- 03.02.000 |
Кронштейн |
1 |
|
|
3 |
СП49А- 03.00.001 |
Шайба |
1 |
|
|
4 |
М100х2-7Н.019 |
Гайка ГОСТ 11871-88 |
2 |
|
|
5 |
100.01.08кп.019 |
Шайба ГОСТ 11872-89 |
1 |
|
|
6 |
СП49А- 03.03.000 |
Вилка |
1 |
|
|
7 |
1.2.Ц6 |
Масленка ГОСТ 19853-74 |
1 |
|
|
8 |
СП49А- 03.00.002 |
Ось |
1 |
|
|
9 |
20.65Г.019 |
Шайба ГОСТ 6402-70 |
14 |
|
|
10 |
М20х40.56.019 |
Болт ГОСТ 7798-70 |
14 |

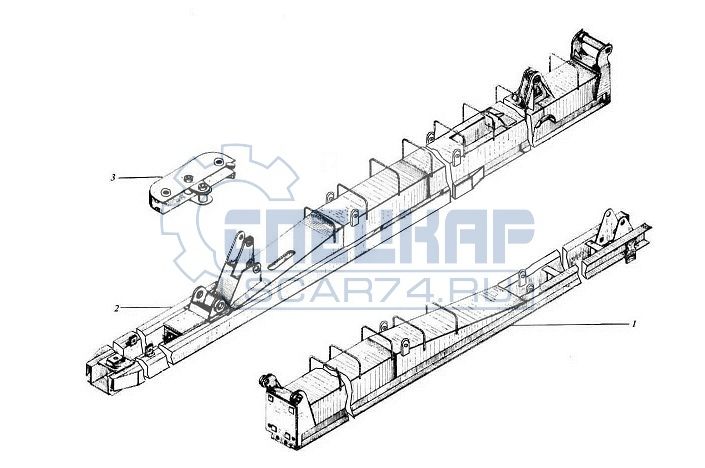

Рисунок 16- Секции мачт верхняя и нижняя. Оголовок мачты
|
1 |
2 |
3 |
4 |
5 |
|
16 |
1 |
СП49А- 04.00.000 |
Секция мачты верхняя |
1 |
|
2 |
СП49А- 05.00.000 |
Секция мачты нижняя |
1 |
|
|
3 |
СП49А- 13.00.000 |
Оголовок мачты |
1 |

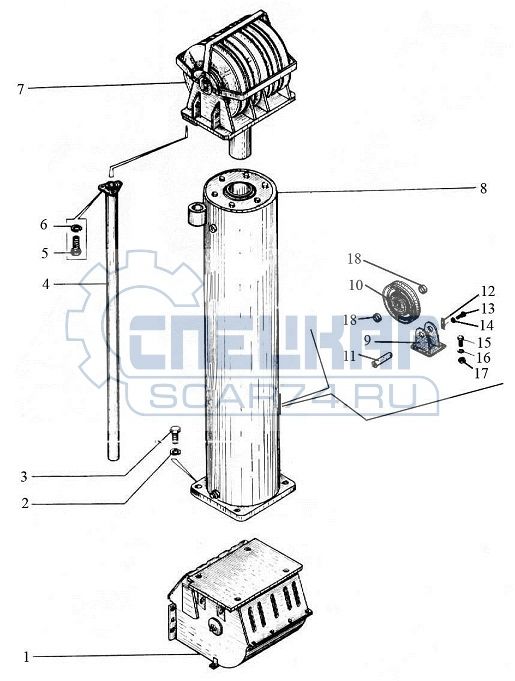

Рисунок 17- Полиспаст подъема молота
ПОЛИСПАСТ ПОДЪЕМА МОЛОТА
СП49Д- 12.00.000
|
1 |
2 |
3 |
4 |
5 |
|
17 |
1 |
СП49Д- 12.03.000 |
Обойма нижняя |
1 |
|
2 |
30.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
3 |
М30х70.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
4 |
СП49Д- 12.04.010 |
Направляющая |
1 |
|
|
5 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
3 |
|
|
6 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
3 |
|
|
7 |
СП49Д- 12.02.000 |
Обойма верхняя |
1 |
|
|
8 |
СП49Д-12.01.000 |
Гидроцилиндр |
1 |
|
|
9 |
СП49Д-12.06.010 |
Кронштейн |
1 |
|
|
10 |
СП49А-00.03.000А |
Блок в сборе |
1 |
|
|
11 |
СП49Д-12.06.003 |
Ось |
1 |
|
|
12 |
СП49Д-12.06.006 |
Ригель |
1 |
|
|
13 |
М10х25.56.019 |
Болт ГОСТ 7798-70 |
2 |
|
|
14 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|
15 |
М16х50.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
16 |
М16-7Н.019 |
Гайка ГОСТ 5916-70 |
4 |
|
|
17 |
16.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
18 |
СП49Д-12.06.007 |
Втулка |
2 |

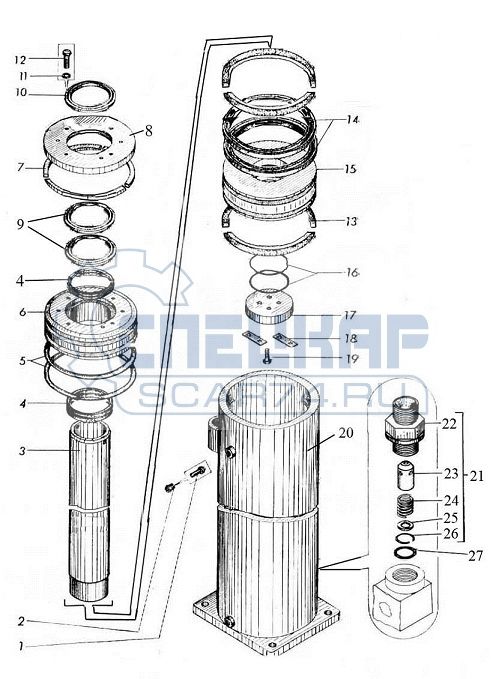

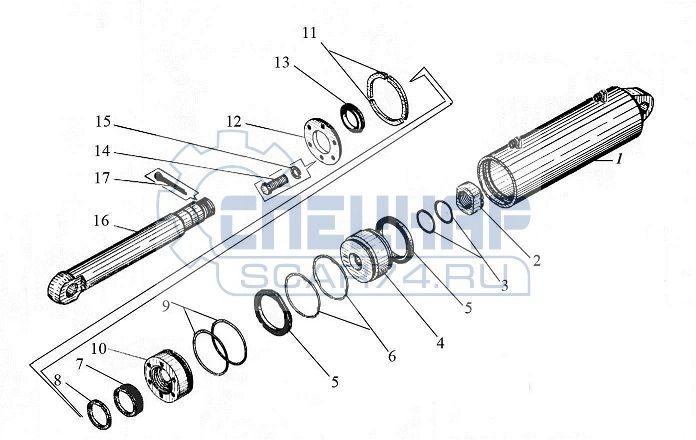

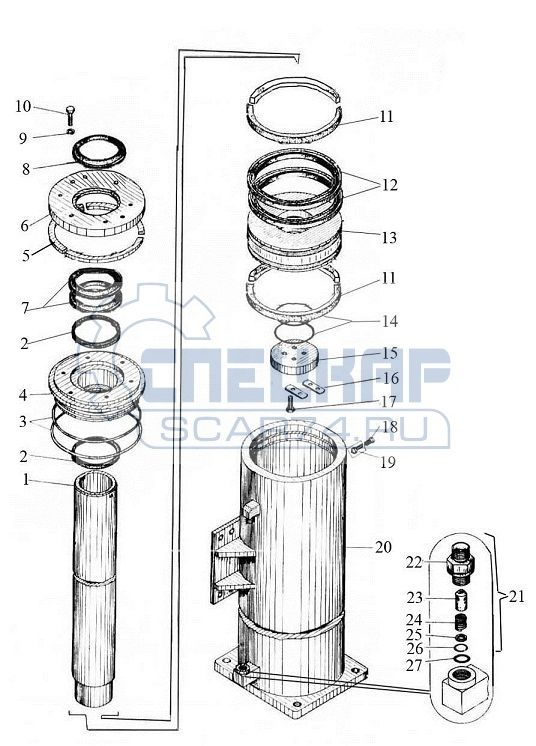

Рисунок 18- Гидроцилиндр полиспаста подъема молота
ГИДРОЦИЛИНДР ПОЛИСПАСТА ПОДЪЕМА МОЛОТА
СП49Д- 12.01.000
|
1 |
2 |
3 |
4 |
5 |
|
18
|
1 |
СП49Д- 12.01.013 |
Игла |
2 |
|
2 |
СП49Д- 12.01.012 |
Болт специальный |
2 |
|
|
3 |
СП49Д- 12.01.030 |
Шток в сборе |
1 |
|
|
4 |
Е22П-160-45-4,0 |
Кольцо ТУ 2290-004-48774662-2001 |
2 |
|
|
5 |
285-300-85-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
6 |
СП49Д- 12.01.004-01 |
Крышка |
1 |
|
|
7 |
СП49Д- 12.01.005 |
Вкладыш |
3 |
|
|
8 |
СП49Д- 12.01.006 |
Крышка |
1 |
|
|
9 |
Е-06-160-5 |
Кольцо ТУ 2290-001-48774662-2000 |
2 |
|
|
10 |
Е-50-160-5 |
Грязесъемник ТУ 2290-005-48774662-2002 |
1 |
|
|
11 |
16.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
12 |
М16х60.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
13 |
ЕН-21-300-20-4,0 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
14 |
ЕН-15-300-3 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
15 |
СП49Д-12.01.003-01 |
Поршень |
1 |
|
|
16 |
140-150-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
17 |
СП49Д- 12.01.007 |
Шайба |
1 |
|
|
18 |
СП49Д- 12.01.011 |
Планка стопорная |
2 |
|
|
19 |
М20х60.88.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
20 |
СП49Д- 12.01.010 |
Корпус гидроцилиндра |
1 |
|
|
21 |
СП49Д-12.05.000 |
Дроссель в сборе |
1 |
|
|
22 |
СП49Д- 12.05.001 |
Корпус |
1 |
|
|
23 |
СП49Д- 12.05.002 |
Дроссель |
1 |
|
|
24 |
СП49Д- 12.05.005 |
Пружина |
1 |
|
|
25 |
СП49Д 12.05.003 |
Кольцо |
1 |
|
|
26 |
СП49Д 12.05.004 |
Кольцо стопорное |
1 |
|
|
27 |
038-042-30-2-3 |
Кольцо ГОСТ 9833-73 |
1 |

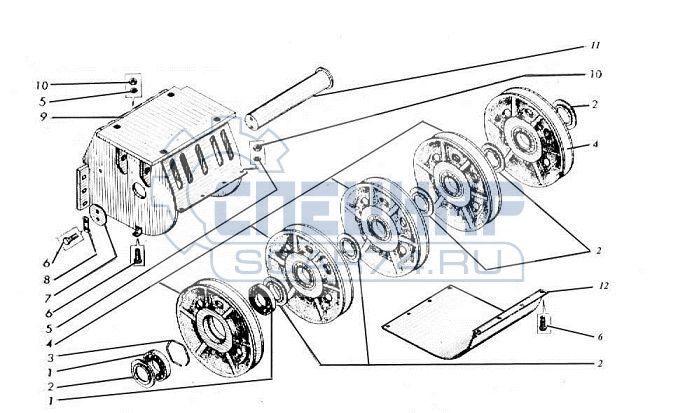

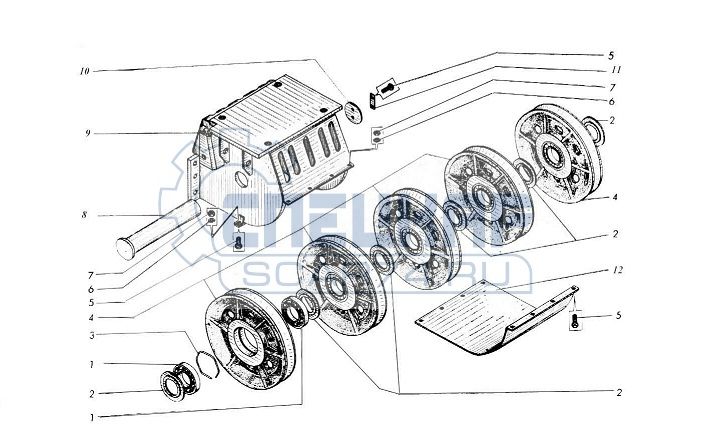

Рисунок 19- Обойма верхняя
ОБОЙМА ВЕРХНЯЯ
СП49Д- 12.02.000
|
1 |
2 |
3 |
5 |
4 |
|
19 |
1 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
8 |
|
2 |
СП49А-00.00.012 |
Планка |
1 |
|
|
3 |
СП49Д-12.02.005 |
Шайба |
1 |
|
|
4 |
СП49Д-12.02.002 |
Втулка |
8 |
|
|
5 |
60220 |
Подшипник ГОСТ 7242-81 |
10 |
|
|
6 |
СП49Д-12.02.004 |
Кольцо упорное |
5 |
|
|
7 |
ТГ-502АХЛ.05.00.006 |
Блок |
5 |
|
|
8 |
СП49Д-12.02.020 |
Ограждение |
1 |
|
|
9 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
10 |
СП49Д-12.02.001 |
Ось |
1 |
|
|
11 |
СП49Д-12.02.010 |
Корпус |
1 |

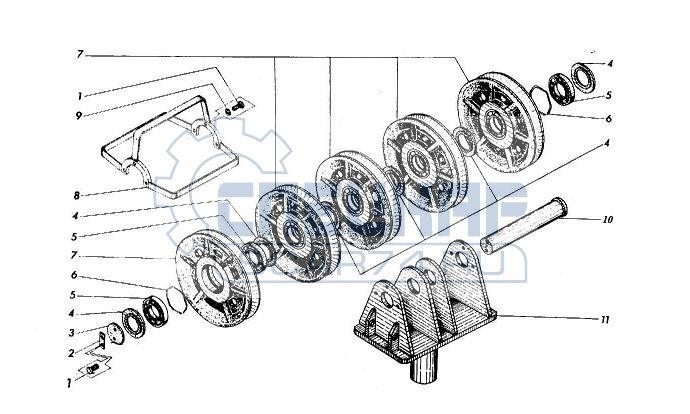

Рисунок 20-Обойма нижняя
ОБОЙМА НИЖНЯЯ
СП49Д-12.03.000
|
1 |
2 |
3 |
4 |
5 |
|
20 |
1 |
60220 |
Подшипник ГОСТ 7242-81 |
10 |
|
2 |
СП49Д-12.02.002 |
Втулка |
8 |
|
|
3 |
СП49Д-12.02.004 |
Кольцо упорное |
5 |
|
|
4 |
ТГ-502АХЛ. 05.00.006 |
Блок |
5 |
|
|
5 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
12 |
|
|
6 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
10 |
|
|
7 |
М12-7Н.019 |
Гайка ГОСТ 5915-70 |
6 |
|
|
8 |
СП49Д-12.02.001 |
Ось |
1 |
|
|
9 |
СП49Д-12.03.010 |
Корпус |
1 |
|
|
10 |
СП49Д-12.02.005 |
Шайба |
1 |
|
|
11 |
СП49А-00.00.012 |
Планка |
1 |
|
|
12 |
СП49Д-12.03.001 |
Кожух |
1 |
Рисунок 21- Полиспаст подъема сваи
Полиспаст подъёма СВАИ
СП49Д-14.00.000
|
1 |
2 |
3 |
4 |
5 |
|
21 |
1 |
СП49Д-12.02.000 |
Обойма верхняя |
1 |
|
2 |
5х45.019 |
Шплинт ГОСТ397-79 |
2 |
|
|
3 |
30.01.08кп.019 |
Шайба ГОСТ 11371-78; |
2 |
|
|
4 |
М20х75.56.019 (СП49Д-00.00.053) |
Болт ГОСТ 7798-70 |
2 |
|
|
5 |
20.01.08кп.019 |
Шайба ГОСТ 11371-78 |
4 |
|
|
6 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
3 |
|
|
7 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
3 |
|
|
8 |
СП49Д-12.04.010 |
Направляющая |
1 |
|
|
9 |
20.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|
10 |
М20-7Н.05.019 |
Гайка ГОСТ 5916-70 |
2 |
|
|
11 |
СП49Д-14.00.001 |
Ось |
2 |
|
|
12 |
СП49Д-14.03.000 |
Кронштейн |
1 |
|
|
13 |
М30х70.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
14 |
30.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
15 |
СП49Д-14.01.000 |
Гидроцилиндр |
1 |
|
|
16 |
СП49Д-14.02.000 |
Обойма нижняя |
1 |
|
|
17 |
СП49Д-12.06.010 |
Кронштейн |
1 |
|
|
18 |
СП49А-00.03.000А |
Блок в сборе |
1 |
|
|
19 |
СП49Д-12.06.003 |
Ось |
1 |
|
|
20 |
СП49Д-12.06.006 |
Ригель |
1 |
|
|
21 |
М10х25.56.019 |
Болт ГОСТ 7798-70 |
2 |
|
|
22 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|
23 |
М16х50.56.019 |
Болт ГОСТ 7798-70 |
4 |
|
|
24 |
М16-7Н.019 |
Гайка ГОСТ 5916-70 |
4 |
|
|
25 |
16.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
26 |
СП49Д-12.06.007 |
Втулка |
2 |

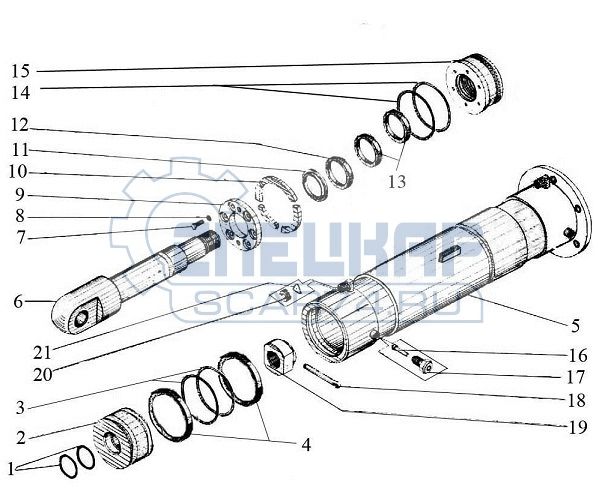

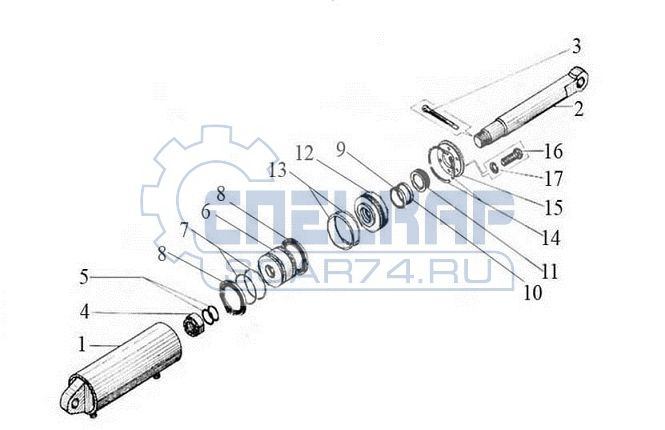

Рисунок 22- Гидроцилиндр подъема сваи
Гидроцилиндр ПОДЪЕМА СВАИ
СП49Д-14.01.000
|
1 |
2 |
3 |
4 |
5 |
|
22 |
1 |
СП49Д-12.01.030 |
Шток в сборе |
1 |
|
2 |
Е22П-160-45-4,0 |
Кольцо ТУ 2290-004-48774662-2001 |
2 |
|
|
3 |
285-300-85-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
4 |
СП49Д-12.01.004-01 |
Крышка |
1 |
|
|
5 |
СП49Д-12.01.005 |
Вкладыш |
3 |
|
|
6 |
СП49Д-12.01.006 |
Крышка |
1 |
|
|
7 |
Е-06-160-5 |
Кольцо ТУ 2290-001-48774662-2000 |
2 |
|
|
8 |
Е-50-160-5 |
Грязесъёмник ТУ 2290-005-48774662-2002 |
1 |
|
|
9 |
16.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
10 |
М16х60.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
11 |
ЕН-21-300-20-4,0 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
12 |
ЕН-15-300-3 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
13 |
СП49Д-12.01.003-01 |
Поршень |
1 |
|
|
14 |
140х150-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
15 |
СП49Д-12.01.007 |
Шайба |
1 |
|
|
16 |
СП49Д-12.01.011 |
Планка стопорная |
2 |
|
|
М20х60.88.019 |
Болт ГОСТ 7798-70 |
4 |
||
|
18 |
СП49Д-12.01.012 |
Болт специальный |
2 |
|
|
19 |
СП49Д-12.01.013 |
Игла |
2 |
|
|
20 |
СП49Д-14.01.010 |
Корпус гидроцилиндра |
1 |
|
|
21 |
СП49Д-12.05.000 |
Дроссель в сборе |
1 |
|
|
22 |
СП49Д-12.05.001 |
Корпус |
1 |
|
|
23 |
СП49Д-12.05.002 |
Дроссель |
1 |
|
|
24 |
СП49Д-12.05.005 |
Пружина |
1 |
|
|
25 |
СП49Д-12.05.003 |
Кольцо |
1 |
|
|
26 |
СП49Д-12.05.004 |
Кольцо стопорное |
1 |
|
|
27 |
038-042-30-2-3 |
Кольцо ГОСТ 9833-73 |
1 |
Рисунок 23- Обойма нижняя
Обойма нижняя
СП49Д-14.02.000
|
1 |
2 |
3 |
4 |
5 |
|
|
23 |
1 |
60220 |
Подшипник ГОСТ 7242-81 |
10 |
|
|
2 |
СП49Д-12.02.002 |
Втулка |
8 |
||
|
3 |
СП49Д-12.02.004 |
Кольцо упорное |
5 |
||
|
4 |
ТГ-502АХЛ 05.00.006 |
Блок |
5 |
||
|
5 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
10 |
||
|
6 |
12х30.56.019 |
Болт ГОСТ 7798-70 |
12 |
||
|
7 |
СП49Д-12.02.005 |
Шайба |
1 |
||
|
8 |
СП49Д-12.02.003 |
Планка |
1 |
||
|
9 |
СП49Д-14.02.010 |
Корпус |
1 |
||
|
10 |
М12-7Н.019 |
Гайка ГОСТ 5915-70 |
6 |
||
|
11 |
СП49Д-12.02.001 |
Ось |
1 |
||
|
12 |
СП49Д-12.03.001 |
Кожух |
1 |
||

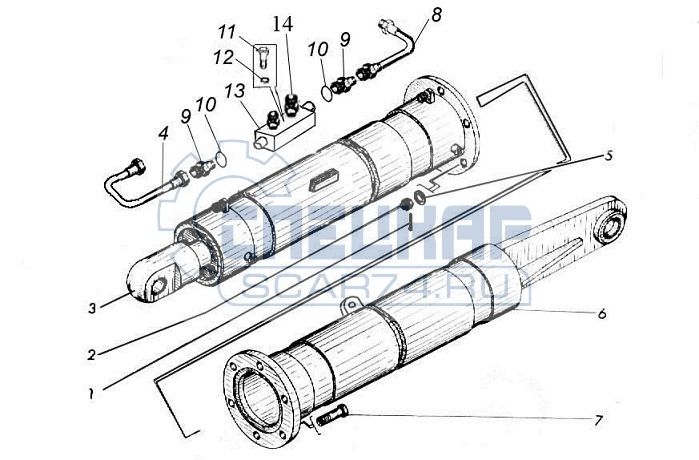

Рисунок 24- Раскос задний в сборе
Раскос задний в сборе
СП49Д-08.00.000
|
1 |
2 |
3 |
4 |
5 |
|
24 |
1 |
4х40.019 |
Шплинт ГОСТ397-79 |
6 |
|
2 |
М20-7Н.5.019 |
Гайка ГОСТ 5918-73 |
6 |
|
|
3 |
СП49Д-08.01.000 |
Гидроцилиндр |
1 |
|
|
4 |
СП49Д-08.01.030 |
Трубопровод |
1 |
|
|
5 |
20.01.08кп.019 |
Шайба ГОСТ 11371-78 |
6 |
|
|
6 |
СП49А-08.02.000 |
Стойка задняя |
1 |
|
|
7 |
СП49Д-00.00.053 (2М20х75.56.019) |
Болт ГОСТ 7798-70 |
6 |
|
|
8 |
СП49Д-08.01.040 |
Трубопровод |
1 |
|
|
9 |
СП 49Д.08.01.015 |
Штуцер |
3 |
|
|
10 |
019-023-25-2-3 |
Кольцо ГОСТ 9833-73 |
4 |
|
|
11 |
М8х60.56.019 |
Болт ГОСТ 7798-70 |
1 |
|
|
12 |
8.65Г.019 |
Шайба ГОСТ 6402-70 |
1 |
|
|
13 |
71.01.00.000 А-04 |
Гидрозамок ТУ 2-5023622-10-93 |
1 |
|
|
14 |
СП49Д-08.01.012 |
Штуцер |
1 |
Рисунок 25- Гидроцилиндр
Гидроцилиндр
СП49Д-08.01.000
|
1 |
2 |
3 |
4 |
5 |
|
25 |
1 |
060-065-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
2 |
СП49А-08.01.014 |
Поршень |
1 |
|
|
3 |
Е11-160-1 |
Кольцо ТУ 2290-002-48774662-2002 |
2 |
|
|
4 |
Е21-160-15-4,0 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
5 |
СП49Д-08.01.020 |
Корпус гидроцилиндра |
1 |
|
|
6 |
СП49А-08.01.010 |
Шток |
1 |
|
|
7 |
М10х40.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
8 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
9 |
СП49А-08.01.009 |
Крышка |
1 |
|
|
10 |
СП49А-08.01.001 |
Вкладыш |
3 |
|
|
11 |
Е52-080-4 |
Грязесъёмник ТУ 2290-005-48774662-2002 |
1 |
|
|
12 |
Е32-080-4 |
Манжета ТУ 2290-004-48774662-2001 |
1 |
|
|
13 |
Е22-80-30-3,0 |
Кольцо ТУ 2290-001-48774662-2002 |
2 |
|
|
14 |
150-160-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
15 |
СП49А-08.01.013 |
Крышка |
1 |
|
|
16 |
СП49Д 12.01.013 |
Игла |
2 |
|
|
17 |
СП49Д 12.01.012 |
Болт специальный |
2 |
|
|
18 |
10х125.019 |
Шплинт ГОСТ 397-79 |
1 |
|
|
19 |
СП49А-08.01.006 |
Гайка |
1 |
|
|
20 |
СП49А-08.01.025 |
Гайка |
2 |
|
|
21 |
СП49А-08.01.026 |
Клапан |
2 |
Рисунок 26- Раскос боковой в сборе
Раскос боковой в сборе
СП49Д-09.00.000
|
1 |
2 |
3 |
4 |
5 |
|
26 |
1 |
4х40.019 |
Шплинт ГОСТ 397-79 |
6 |
|
2 |
М20-7Н.5.019 |
Гайка ГОСТ 5918-73 |
6 |
|
|
3 |
СП49Д-08.01.000 |
Гидроцилиндр |
1 |
|
|
4 |
СП49Д-08.01.030 |
Трубопровод |
1 |
|
|
5 |
20.01.08кп.019 |
Шайба 11371-78 |
6 |
|
|
6 |
СП49А-09.01.000 |
Стойка боковая |
1 |
|
|
7 |
СП49Д-00.00.053 (2М20х75.56.019) |
Болт ГОСТ 7798-70 |
6 |
|
|
24 |
8 |
СП49Д-08.01.040 |
Трубопровод |
1 |
|
9 |
СП 49Д.08.01.015 |
Штуцер |
3 |
|
|
10 |
019-023-25-2-3 |
Кольцо ГОСТ 9833-73 |
4 |
|
|
11 |
М8х60.56.019 |
Болт ГОСТ 7798-70 |
1 |
|
|
12 |
8.65Г.019 |
Шайба ГОСТ 6402-70 |
1 |
|
|
13 |
71.01.00.000 А-04 |
Гидрозамок ТУ 2-5023622-10-93 |
1 |
|
|
|
14 |
СП49Д-08.01.012 |
Штуцер |
1 |

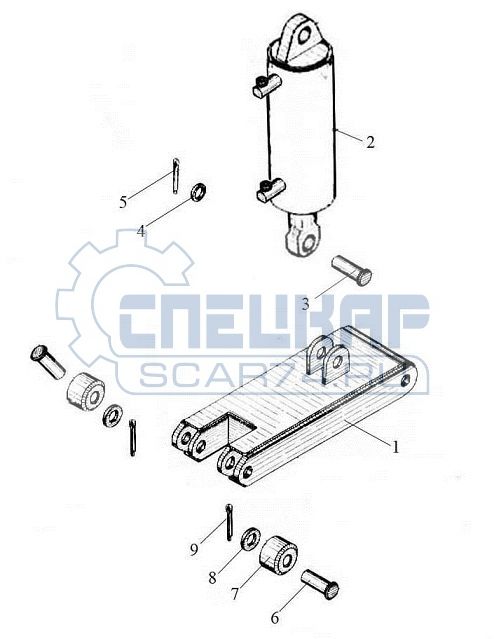

Рисунок 27- Упор для свай
Упор для свай
СП49А-10.00.000
|
1 |
2 |
3 |
4 |
5 |
|
27 |
1 |
СП49А-10.02.000 |
Корпус упора |
1 |
|
2 |
СП49А-10.01.000 |
Гидроцилиндр |
1 |
|
|
3 |
СП49А-00.00.018 |
Ось |
1 |
|
|
4 |
СП49А-00.00.026 |
Шайба |
1 |
|
|
5 |
6,3х70.019 |
Шплинт ГОСТ 397-79 |
1 |
|
|
6 |
СП49А-10.00.001 |
Ось |
2 |
|
|
7 |
СП49А-10.00.002 |
Ролик |
2 |
|
|
8 |
30.01.08кп.019 |
Шайба ГОСТ 11371-78 |
2 |
|
|
9 |
5х45.019 |
Шплинт ГОСТ 397-79 |
2 |
Рисунок 28-Гидроцилиндр
Гидроцилиндр
СП49А-10.01.000
|
1 |
2 |
3 |
5 |
4 |
|
28 |
1 |
СП49А-10.01.010 |
Корпус гидроцилиндра |
1 |
|
2 |
СП49А-10.01.001 |
Шток |
1 |
|
|
3 |
10х125.019 |
Шплинт ГОСТ 397-79 |
1 |
|
|
4 |
СП49А-08.01.006 |
Гайка |
1 |
|
|
5 |
060-065-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
6 |
СП49А-08.01.014 |
Поршень |
1 |
|
|
7 |
Е11-160-1 |
Кольцо ТУ 2290-002-48774662-2002 |
2 |
|
|
8 |
Е21-160-15-4,0 |
Кольцо ТУ 2290-004-48774662-2002 |
2 |
|
|
9 |
Е22-80-30-3,0 |
Кольцо ТУ 2290-004-48774662-2001 |
1 |
|
|
10 |
Е32-080-4 |
Манжета ТУ 2290-005-48774662-2002 |
1 |
|
|
11 |
Е52-080 |
Грязесъёмник ТУ 2290-001-48774662-2002 |
1 |
|
|
12 |
СП49А-10.01.002 |
Крышка |
1 |
|
|
13 |
150-160-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
14 |
СП49А-08.01.001 |
Вкладыш |
3 |
|
|
15 |
СП49А-08.01.009 |
Крышка |
1 |
|
|
16 |
М10х40.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
17 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |

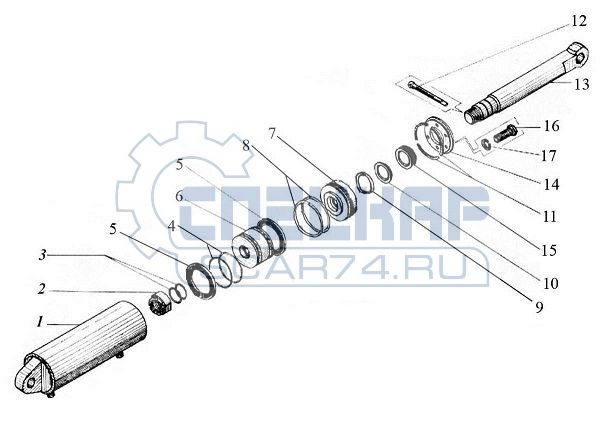

Рисунок 29- Гидроцилиндр выдвижения стрелки
Гидроцилиндр Выдвижения стрелки
СП49А-15.00.000
|
1 |
2 |
3 |
4 |
5 |
|
29 |
1 |
СП49А-15.01.000 |
Корпус гидроцилиндра |
1 |
|
2 |
СП49А-08.01.006 |
Гайка |
1 |
|
|
3 |
060-065-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
4 |
Е11-160-1 |
Кольцо ТУ 2290-002-48774662-2002 |
2 |
|
|
5 |
Е21-160-15-4,0 |
Кольцо ТУ 2290-004-48774662-2001 |
2 |
|
|
6 |
СП49А-08.01.014 |
Поршень |
1 |
|
|
7 |
СП49А-10.01.002 |
Крышка |
1 |
|
|
8 |
150-160-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
9 |
Е22-80-30-3,0 |
Кольцо ТУ 2290-004-48774662-2001 |
1 |
|
|
10 |
Е32-080-4 |
Манжета ТУ 2290-005-48774662-2002 |
1 |
|
|
11 |
СП49А-08.01.001 |
Вкладыш |
3 |
|
|
12 |
10х125.019 |
Шплинт ГОСТ 397-79 |
1 |
|
|
13 |
СП49А-15.00.003 |
Шток |
1 |
|
|
14 |
СП49А-08.01.009 |
Крышка |
1 |
|
|
15 |
Е52-080 |
Грязесъёмник ТУ 2290-005-48774662-2002 |
1 |
|
|
16 |
М10х40.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
17 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
Рисунок 30- Гидроцилиндр выдвижения рамы
Гидроцилиндр выдвижения рамы
СП49А-16.00.000
|
1 |
2 |
3 |
4 |
|
|
30 |
1 |
СП49А-16.01.000 |
Корпус гидроцилиндра |
1 |
|
2 |
СП49А-08.01.006 |
Гайка |
1 |
|
|
3 |
060-065-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
4 |
СП49А-08.01.014 |
Поршень |
1 |
|
|
5 |
Е21-160-15-4,0 |
Кольцо ТУ 2290-004-48774662-2001 |
2 |
|
|
6 |
Е11-160-1 |
Кольцо ТУ 2290-002-48774662-2002 |
2 |
|
|
7 |
Е22-80-30-3,0 |
Кольцо ТУ 2290-004-48774662-2001 |
1 |
|
|
8 |
Е32-080-4 |
Манжета ТУ 2290-005-48774662-2002 |
1 |
|
|
9 |
150-160-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
10 |
СП49А-10.01.002 |
Крышка |
1 |
|
|
11 |
СП49А-08.01.001 |
Вкладыш |
3 |
|
|
12 |
СП49А-08.01.009 |
Крышка |
1 |
|
|
13 |
Е52-080 |
Грязесъёмник ТУ 2290-005-48774662-2002 |
1 |
|
|
14 |
М10х40.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
15 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
16 |
СП49А-15.00.003 |
Шток |
1 |
|
|
17 |
10х125.002 |
Шплинт ГОСТ 397-79 |
1 |

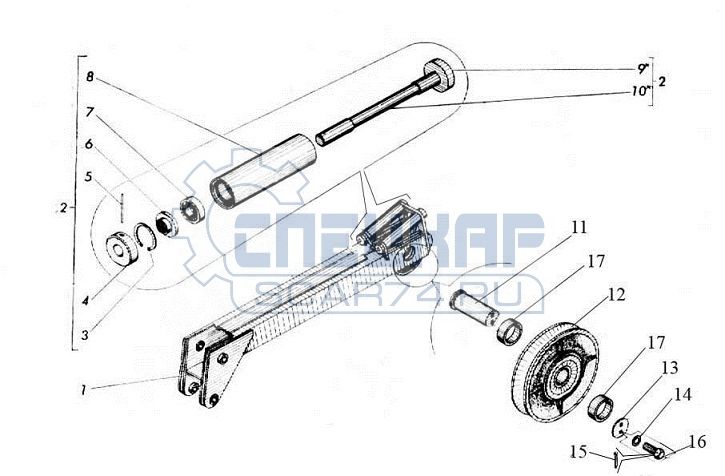

Рисунок 31- Стрелка в сборе
Стрелка в сборе СП49А-17.00.000
|
1 |
2 |
3 |
4 |
5 |
|
31 |
1 |
СП49А-17.00.000 |
Стрелка в сборе |
1 |
|
2 |
СП49А-17.02.000 |
Ролики отводные |
1 |
|
|
3 |
СП49А-17.02.008 |
Кольцо |
4 |
|
|
4 |
СП49А-17.02.006 |
Кольцо |
2 |
|
|
5 |
6-0-С-1 |
Проволока, L=80mm, ГОСТ 3282-74 |
2 |
|
|
6 |
СП49А-17.02.007 |
Крышка |
4 |
|
|
7 |
206 |
Подшипник ГОСТ 8338-75 |
4 |
|
|
8 |
СП49А-17.02.001 |
Труба |
2 |
|
|
9* |
СП49А-17.02.005 |
Кольцо |
2 |
|
|
10* |
СП49А-17.02.002 |
Ось |
2 |
|
|
11 |
СП49А-17.00.001 |
Ось |
1 |
|
|
12 |
СП49А-00.03.000А |
Блок в сборе |
1 |
|
|
13 |
СП49А-17.00.003 |
Шайба |
1 |
|
|
14 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
2 |
|
|
15 |
2,0-0-С-1 |
Проволока , L=120мм, ГОСТ 3282-74 |
––––– |
|
|
16 |
СП49Д-17.00.004 (3М10х25.56.019) |
Болт ГОСТ 7798-70 |
2 |
|
|
17 |
СП 49А.00.00.016 |
Втулка |
2 |

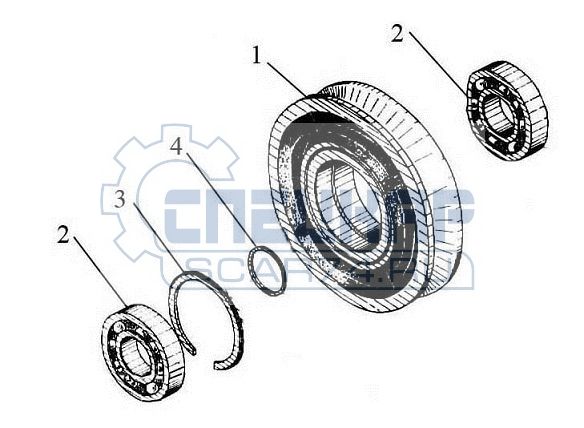

Рисунок 32- Блок в сборе
Рисунок 33- Блок в сборе
Блок в сборе
|
1 |
2 |
3 |
4 |
5 |
|
Блок в сборе СП49А-00.01.000А |
||||
|
32 |
1 |
СП49А-00.01.001А |
Блок |
1 |
|
2 |
80217 или 60217 |
Подшипник ГОСТ 7242-81 |
2 |
|
|
3 |
СП49А-00.01.002А |
Кольцо разрезное |
1 |
|
|
4 |
СП49А-00.01.003А |
Кольцо |
1 |
|
|
Блок в сборе СП49А-00.02.000А |
||||
|
32 |
1 |
СП49А-00.02.001А |
Блок |
1 |
|
2 |
80311 или 60311 |
Подшипник ГОСТ 7242-81 |
2 |
|
|
3 |
СП49А-00.02.002А |
Кольцо разрезное |
1 |
|
|
4 |
СП49А-00.02.003А |
Кольцо |
1 |
|
|
Блок в сборе СП49А-00.03.000А |
||||
|
32 |
1 |
СП49А-00.03.001А |
Блок |
1 |
|
2 |
80311 или 60311 |
Подшипник ГОСТ 7242-81 |
2 |
|
|
3 |
СП49А-00.03.002А |
Кольцо разрезное |
1 |
|
|
4 |
СП49А-00.03.003А |
Кольцо |
1 |
|
Блоки
|
Рисунок |
Обозначение |
Кол-во |
|
4, 32 |
сп-49а.00.01.000а |
2 |
|
6, 9 32 |
сп-49а.00.02.000а |
4 |
|
8,17,21,31,32 |
сп-49а.00.03.000а |
4 |
|
33 |
сп-49д.21.00.005 |
1 |
|
19,20,23 |
тг502ахл.05.00.006 |
20 |

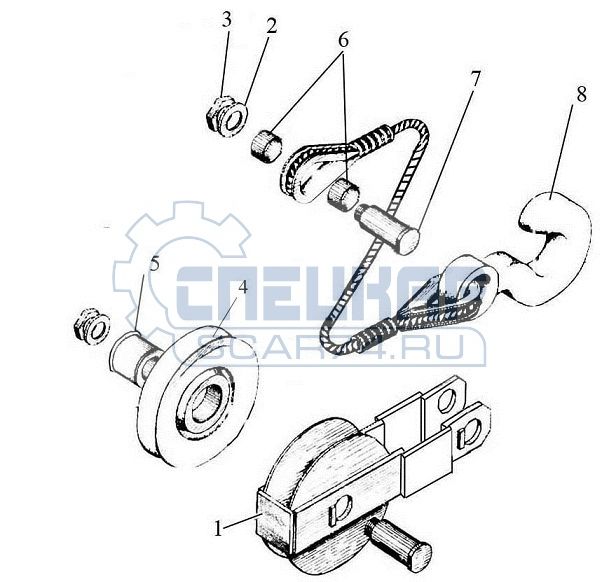

Блок подтаскивания свай
СП49Д-21.00.000
|
1 |
2 |
3 |
4 |
5 |
|||
|
33 |
1 |
СП49Д-21.02.000 |
Корпус блока |
1 |
|||
|
2 |
30.01.08кп.019 |
Шайба, ГОСТ 11371-78 |
2 |
||||
|
3 |
М30х2-7Н.5.019 |
Гайка ГОСТ 5916-70 |
2 |
||||
|
4 |
СП49Д-21.00.005 |
Блок |
1 |
||||
|
5 |
СП49А-21.00.006 |
Втулка |
1 |
||||
|
6 |
СП49А-21.00.004 |
Втулка |
2 |
||||
|
7 |
СП49А-21.00.003 |
Палец |
|
8 |
СП49А-21.01.000 |
Канат в сборе |
1 |

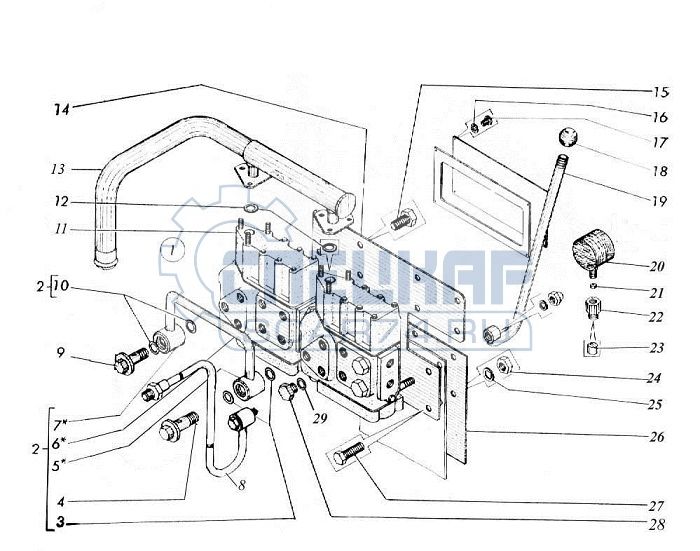

Гидрооборудование
СП49В-11.00.000
|
1 |
2 |
3 |
4 |
5 |
|
34 |
1 |
СП49В-11.01.000 |
Бак масляный |
1 |
|
35 |
2 |
СП49В-11.11.000 |
Трубопровод |
1 |
|
3 |
024-028-30-2-3 |
Кольцо ГОСТ 9833-73 |
18 |
|
|
4 |
СП49А-11.21.004 |
Болт специальный |
9 |
|
|
5 |
СП49В-11.21.005 |
Втулка |
9 |
|
|
6 |
СП49В-11.11.001 |
Труба |
1 |
|
|
7 |
СП49А-11.21.006 |
Втулка |
1 |
|
|
8 |
СП49В-11.05.000 |
Трубопровод |
1 |
|
|
9 |
СП49В-11.05.002 |
Болт специальный |
2 |
|
|
10 |
028-033-30-2-3 |
Кольцо ГОСТ 9833-73 |
4 |
|
|
11 |
Р80-3/1-222 |
Распределитель ТУ 3.002.35814-002-93 |
2 |
Рисунок 34
Рисунок 35
|
35 |
12 |
035-040-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
13 |
СП49В-11.09.000 |
Коллектор |
1 |
|
|
14 |
СП49В-11.00.003 |
Кронштейн |
1 |
|
|
15 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
8 |
|
|
16 |
12.65Г.019 |
Шайба ГОСТ 6402-70 |
12 |
|
|
17 |
М12-7Н.019 |
Гайка ГОСТ 5915-70 |
12 |
|
|
18 |
СП49А-11.00.025 |
Шар |
6 |
|
|
19 |
СП49А-11.04.000 |
Рукоятка |
6 |
|
|
20 |
ДМ100-1-25МПа-1,5ВУ |
Манометр ГОСТ 2405-88 |
1 |
|
|
21 |
СП49А-11.00.019 |
Прокладка |
1 |
|
|
22 |
СП49А-11.00.018 |
Переходник |
1 |
|
|
23 |
СП49А-11.00.020 |
Демпфер |
1 |
|
|
24 |
М10-7Н.019 |
Гайка ГОСТ 5915-70 |
6 |
|
|
25 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
6 |
|
|
26 |
СП49А-11.00.007 |
Лист |
1 |
|
|
27 |
М10х30.56.019 |
Болт ГОСТ 7798-70 |
6 |
|
|
28 |
СП49В-11.00.012 |
Пробка |
1 |
|
|
29 |
018-022-25-2-3 |
Кольцо ГОСТ 9833-73 |
1 |
Рисунок 36
|
36 |
30 |
СП49В-11.29.001 |
Штуцер |
1 |
|
31 |
СП49В-11.29.002 |
Гайка |
1 |
|
|
32 |
СП49В-11.29.003 |
Ниппель |
1 |
|
|
33 |
СП49В-11.29.004 |
Колено |
1 |
|
|
34 |
СП49В-11.29.005 |
Хомут |
1 |
|
|
35 |
СП49В-11.29.006 |
Подвеска |
1 |
|
|
36 |
М10х25.56.019 |
Болт ГОСТ 7798-70 |
1 |
|
|
37 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
1 |
|
|
38 |
М10-7Н.019 |
Гайка ГОСТ 5915-70 |
1 |
|
|
39 |
СП49В-11.29.007 |
Штуцер |
1 |
|
|
40 |
50-25-106 |
Кран (с трактора) |
1 |
|
|
41 |
СП49В-11.50.014 |
Труба |
1 |
|
|
42 |
СП49В-11.50.013 |
Фланец |
2 |
|
|
43 |
СП49В-11.08.000 |
Трубопровод |
1 |
|
|
44 |
СП49Д-11.38.100 |
Корпус |
1 |
|
|
45 |
050-058-46-2-3 |
Кольцо ГОСТ 9833-73 |
1 |
|
|
46 |
СП49Д-11.38.001 |
Шток |
1 |
|
|
47 |
054-062-46-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
48 |
СП49Д-11.38.002 |
Крышка |
1 |
|
|
49 |
024-030-36-2-3 |
Кольцо ГОСТ 9833-73 |
1 |
|
|
50 |
СП49Д-11.38.003 |
Кольцо запорное |
1 |
|
|
51 |
СП49Д-11.38.004 |
Кольцо |
1 |
|
|
52 |
065-075-58-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
53 |
М12х30.56.019 |
Болт ГОСТ 7798-70 |
4 |
Рисунок 37
|
37 |
54 |
СП49В-11.23.000 |
Трубопровод |
1 |
|
55 |
СП49В-11.24.000 |
Трубопровод |
1 |
|
|
56 |
СП49В-11.25.000 |
Трубопровод |
1 |
|
|
57 |
СП49В-11.26.000 |
Трубопровод |
1 |
|
|
58 |
РВД 16х1250 |
Рукав |
1 |
|
|
59 |
РВД 16х1050 |
Рукав |
1 |
|
|
60 |
СП49А-11.16.000 |
Трубопровод |
1 |
|
|
61 |
СП49А-11.16.000-01 |
Трубопровод |
1 |
|
|
62 |
РВД 16х1850 |
Рукав |
4 |
|
|
63 |
СП49А-08.03.003 |
Штуцер |
10 |

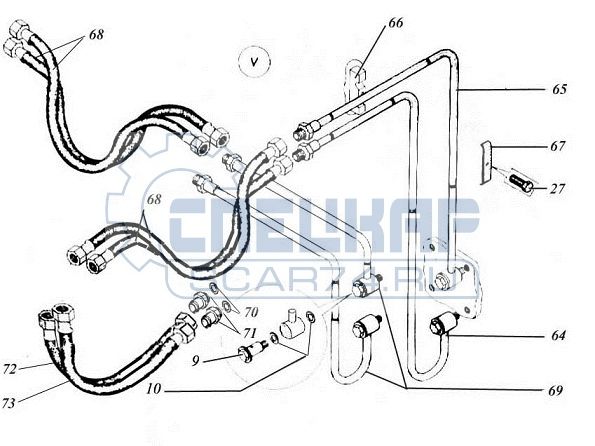

Рисунок 38
|
38 |
64 |
СП49В-11.21.000 |
Трубопровод |
1 |
|
65 |
СП49В-11.22.000 |
Трубопровод |
1 |
|
|
66 |
СП49В-11.00.001 |
Планка |
1 |
|
|
67 |
СП49В-11.00.002 |
Скоба |
1 |
|
|
68 |
РВД 16х2250 |
Рукав |
4 |
|
|
69 |
СП49В-11.27.000 |
Трубопровод |
2 |
|
|
70 |
018-022-25-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
|
71 |
СП49А-11.00.005 |
Штуцер |
2 |
|
|
72 |
РВД 16х1250 |
Рукав |
1 |
|
|
73 |
РВД 16х1500 |
Рукав |
1 |

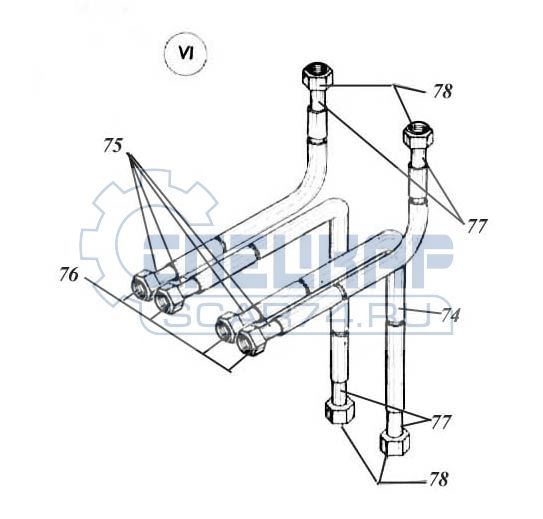

Рисунок 39
|
39 |
74 |
СП49В-11.19.000 |
Трубопровод |
4 |
|
75 |
СП49В-11.05.001 |
Ниппель |
4 |
|
|
76 |
НО-36.01.005 |
Гайка накидная (с трактора) |
4 |
|
|
77 |
СП49В-11.19.004 |
Ниппель |
4 |
|
|
78 |
СП49В-11.19.003 |
Гайка накидная |
4 |

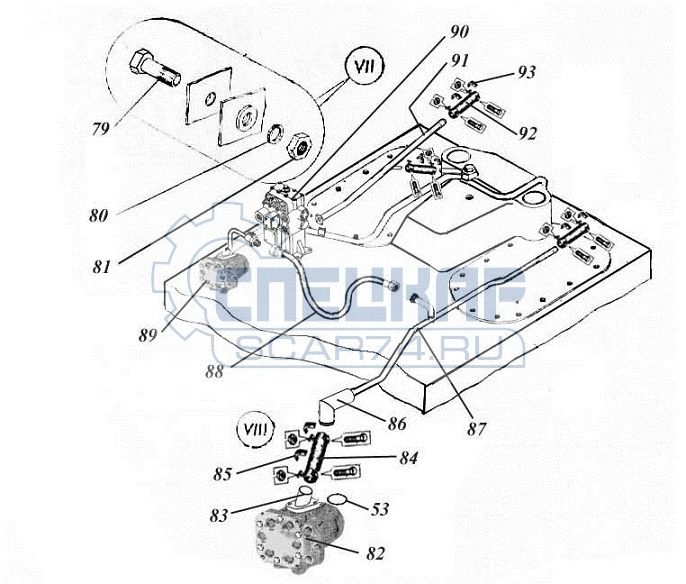

Рисунок 40
|
40 |
79 |
М16х55.56.019 |
Болт ГОСТ 7798-70 |
8 |
|
80 |
16.65Г.019 |
Шайба ГОСТ 6402-70 |
8 |
|
|
81 |
М16-7Н.019 |
Гайка ГОСТ 5915-70 |
8 |
|
|
82 |
НШ-100 |
Насос (с трактора) |
1 |
|
|
83 |
СП49Д-11.39.000 |
Патрубок |
1 |
|
|
84 |
50х62-10 |
Рукав ГОСТ 10362-76 |
3 |
|
|
85 |
18-26-320 |
Хомут (с трактора) |
6 |
|
|
86 |
СП49В-11.07.030 |
Угольник |
1 |
|
|
87 |
СП49В-11.07.000А |
Трубопровод |
1 |
|
|
88 |
РВД 16х1250 |
Рукав |
1 |
|
|
89 |
НШ-32 |
Насос (с трактора) |
|
|
|
90 |
Р160-23 |
Распределитель, ГОСТ 23.1.96 |
|
|
|
91 |
СП49В-11.14.000 |
Трубопровод |
|
|
|
92 |
40х51-10 |
Рукав, ГОСТ 10362-76 |
|
|
|
93 |
37-26-139 |
Хомут (с трактора) |
|

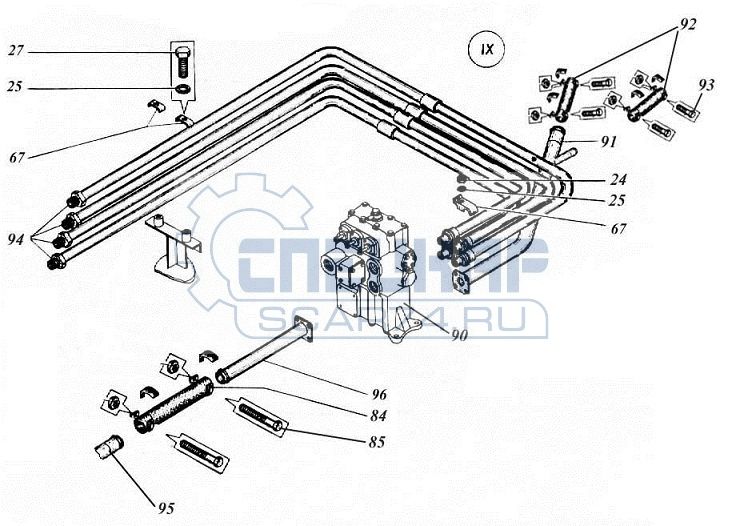

Рисунок 41
|
41 |
94 |
СП49В-11.06.000 СП49В-11.06.000-01 СП49В-11.06.000-02 СП49В-11.06.000-03 |
Трубопровод |
1 1 1 1 |
|
95 |
СП49В-11.33.000 |
Трубопровод |
1 |
|
|
96 |
СП49В-11.17.000 |
Трубопровод |
1 |

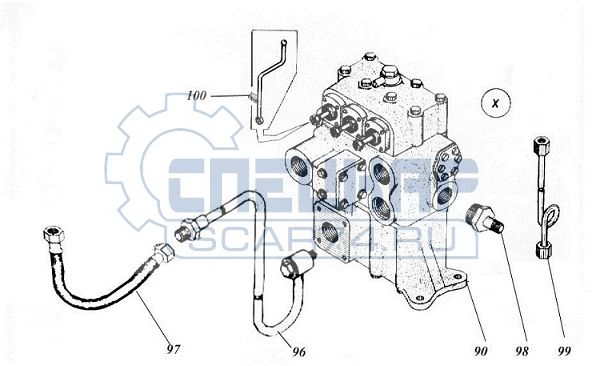

Рисунок 42
|
42 |
96 |
СП49В-11.31.000 |
Трубопровод |
1 |
|
97 |
РВД 16х1500 |
Рукав |
1 |
|
|
98 |
СП49В-11.13.000 |
Переходник |
1 |
|
|
99 |
СП49В-11.10.000 |
Трубопровод |
1 |
|
|
100 |
СП49В-18.01.020 |
Педаль |
1 |
Рисунок 43

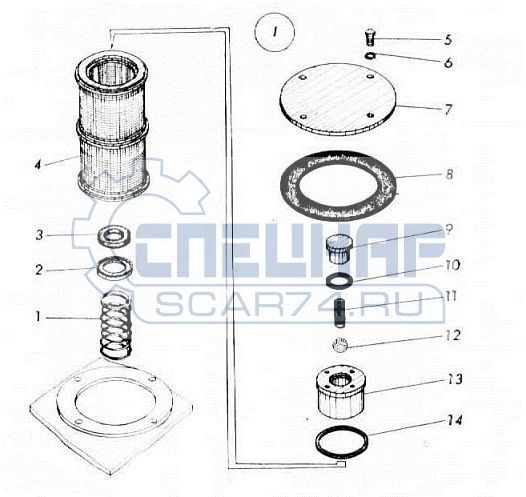

Рисунок 44
|
44 |
10 |
035-040-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |
|
11 |
СП49А-11.01.008 |
Пружина |
1 |
|
|
12 |
Б28,575.40 |
Шарик ГОСТ 3722-81 |
1 |
|
|
13 |
СП49А-11.01.010А |
Стакан |
1 |
|
|
14 |
085-090-30-2-3 |
Кольцо ГОСТ 9833-73 |
2 |

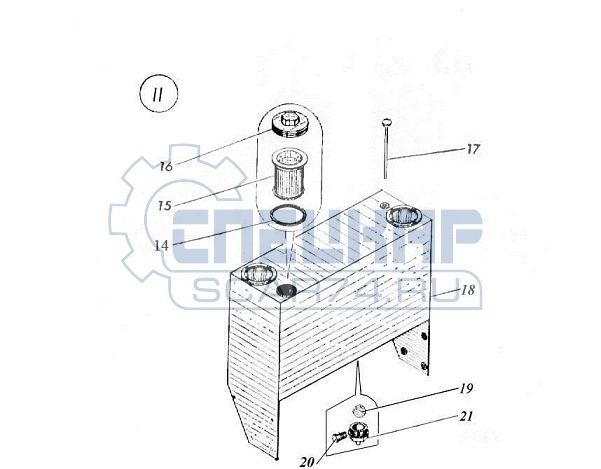

Рисунок 45
|
45 |
15 |
СП49А-11.54.000 |
Фильтр |
1 |
|
16 |
СП49А-11.01.020 |
Крышка |
1 |
|
|
17 |
СП49А-11.51.000 |
Маслоуказатель |
1 |
|
|
18 |
СП49А-11.50.000 |
Корпус бака |
1 |
|
|
19 |
Б26,998.40 |
Шарик ГОСТ3722-81 |
1 |
|
|
20 |
М8х16.56.019 |
Болт ГОСТ77-98-70 |
1 |
|
|
21 |
СП49Д-11.01.016 |
Клапан |
1 |

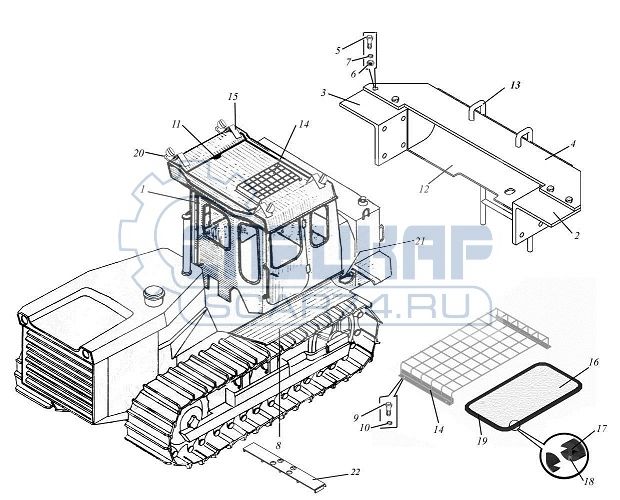

Рисунок 46- Площадка управления
Площадка управления СП49В-18.00.000
|
1 |
2 |
3 |
4 |
5 |
|
46 |
1 |
СП49В-18.01.000 |
Доработка кабины трактора |
1 |
|
2 |
СП49В-18.04.000 |
Крыло левое |
1 |
|
|
3 |
СП49В-18.04.000-01 |
Крыло правое |
1 |
|
|
4 |
СП49В-18.14.000 |
Настил задний |
1 |
|
|
5 |
М12х30.56.019 |
Болт, ГОСТ 7798-70 |
6 |
|
|
6 |
М12-7Н.019 |
Гайка, ГОСТ 5915-70 |
6 |
|
|
7 |
12.65Г.019 |
Шайба, ГОСТ 6402-70 |
6 |
|
|
8 |
СП49В-18.00.004 |
Подножка |
1 |
|
|
9 |
М10х25.56.019 |
Винт ГОСТ 17473-80 |
4 |
|
|
10 |
10.65Г.019 |
Шайба ГОСТ 6402-70 |
4 |
|
|
11 |
ПГВА1 |
Эл. провод L=1500 мм, ГОСТ 9751-77 |
––– |
|
|
12 |
СП49В-18.15.000 |
Доработка кожуха гидросистемы |
1 |
|
|
13 |
СП49В-18.13.000 |
Лестница |
1 |
|
|
14 |
СП49В-18.01.010 |
Решётка |
1 |
|
|
15 |
СП49В-18.01.020 |
Установка фары |
4 |
|
|
16 |
СП49В-18.01.006 |
Стекло |
1 |
|
|
17 |
Профиль НТ-9 |
L=1750 мм, ТУ 38-105376-72 |
––– |
|
|
18 |
Вкладыш НТ-8 |
L=1750 мм, ТУ 38-105376-72 |
––– |
|
|
19 |
ВО-I-НХЛ |
Облицовка500х700мм, ГОСТ 23367-86 |
––– |
|
|
20 |
Трубка полихлорвиниловая |
∅3,5 L=400 мм, ГОСТ 19034-82 |
4 |
|
|
21 |
СП49В-11.08.001 |
Труба |
1 |
|
|
22 |
СП49А-00.09.000 |
Башмак |
90 |
Рисунок 47-Инструменты
Инструменты
СП49Д-00.00.000
|
1 |
2 |
3 |
4 |
5 |
|
47 |
1** |
7811-0321 |
Ключ (90-95), ГОСТ 16984-79 |
1 |
|
2** |
7811-0325 |
Ключ (135-140), ГОСТ 16984-79 |
1 |
|
|
3 |
СП-49Д.00.36.000 |
Ключ торцовый S=36 мм |
1 |
Схема расположения подшипников
СП49Д-00.00.000
|
1 |
2 |
3 |
4 |
5 |
|
31 |
7 |
206 |
Подшипник, ГОСТ 8338-75 |
4 |
|
48 |
1 |
80217 или 60217 |
Подшипник, ГОСТ 7242-81 |
4 |
|
2 |
80311 или 60311 |
Подшипник, ГОСТ 7242-81 |
16 |
|
|
3 |
60220 |
Подшипник, ГОСТ 7242-81 |
40 |
Рисунок 48
